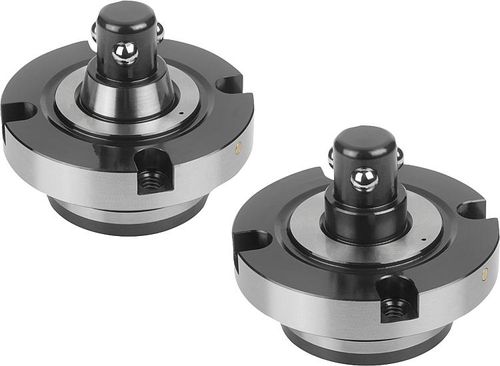

Mandrino pneumatico di posizionamento 03161-02

mandrino pneumatico di posizionamento
mandrino pneumatico di posizionamento
mandrino pneumatico di posizionamento
mandrino pneumatico di posizionamento
mandrino pneumatico di posizionamento
mandrino pneumatico di posizionamento
mandrino pneumatico di posizionamento
mandrino pneumatico di posizionamento
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Funzione
di posizionamento
Diametro

Min.: 16 mm
(0,6 in)

Max.: 20 mm
(0,8 in)

Descrizione

Cilindro di posizionamento pneumatico Materiale: Alloggiamento e cilindro di fissaggio in acciaio da bonifica. Sfere in acciaio inox 1.0503. Versione: Alloggiamento temprato e brunito. Superfici funzionali rettificate. Nota: Il sistema di posizionamento e di fissaggio è particolarmente adatto per il montaggio in dispositivi (piastre, dadi, torrette di fissaggio) in tutte le posizioni di montaggio. La struttura modulare permette di adattare in modo ottimale il numero e la distanza del cilindro di posizionamento al processo di serraggio. Grazie al diametro ridotto del cilindro di posizionamento, è possibile ridurre anche la distanza tra i cilindri di posizionamento. Grazie al comando del cilindro di posizionamento con il collegamento di "apertura", vengono attivate meccanicamente le 3 sfere di bloccaggio. Le 3 sfere di bloccaggio si spostano all'interno e il dispositivo è sostituibile rapidamente. Per il serraggio, l'aria viene tolta dal collegamento di "apertura" e il collegamento di "serraggio" riceve aria dal cilindro di posizionamento. Le 3 sfere di bloccaggio vengono riportate meccanicamente all'esterno e il dispositivo di cambio viene serrato. Per conseguire la forza di serraggio ottimale, il cilindro di posizionamento resta collegato all'aria.
