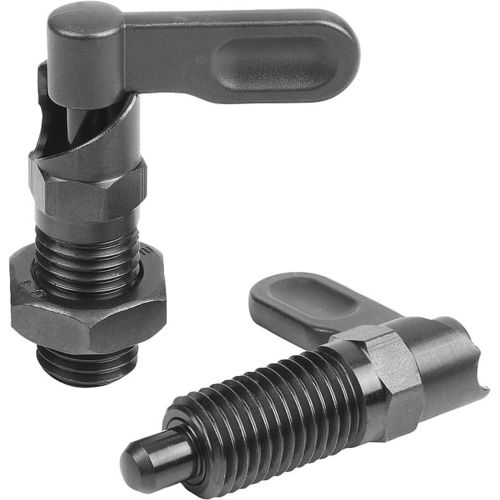

Pistoncino a molla bloccabile 03099-20

Descrizione Materiale: Acciaio, classe di resistenza 5.8. Versione: brunito. Perno di bloccaggio temprato e rettificato. Nota: Le spine di posizione a leva vengono utilizzate quando il perno di bloccaggio non deve sporgere temporaneamente. Ruotando la barra di bloccaggio di 180° il perno di bloccaggio si ritrae. Una tacca di bloccaggio fa sì che la barra mantenga questa posizione. Un arresto a 180° impedisce che la tacca a scatto salti e quindi impedisce che il perno di bloccaggio sporga nuovamente. Il senso di rotazione della barra viene definito selezionando il lato di battuta. Nota disegno: Forma A: impugnatura non verniciata, senza dado Forma C: impugnatura verniciata a polvere, senza dado Forma B: impugnatura non verniciata, con dado Forma D: impugnatura verniciata a polvere, con dado 1) Battuta a sinistra 2) Battuta a destra
