Materiale:
Cono in acciaio
Sfere in acciaio per cuscinetti volventi.
Versione:
Cono temprato e rettificato.
Sfere vulcanizzate su cono.
Nota:

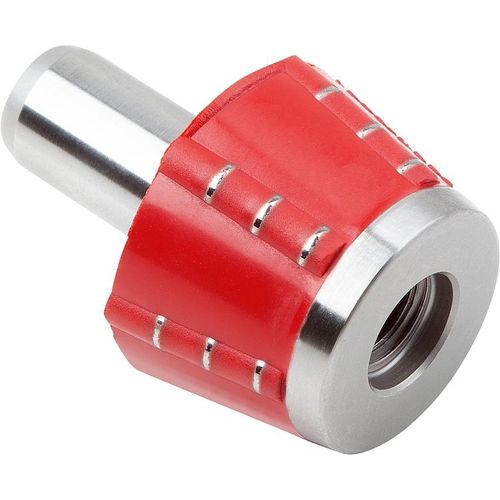

I coni di posizionamento formano unitamente alle boccole di posizionamento un'unità di centraggio per il posizionamento estremamente preciso di due elementi. Il sistema è in grado di raggiungere una precisione di ripetibilità < 0,003 mm. La gomma vulcanizzata non s'infragilisce ed è insensibile alle contaminazioni o ai trucioli. I trucioli più piccoli, schiacciati non sono un problema per il sistema.
Range di temperatura:
max. +80 °C.
Principio di funzionamento:
Nello stato assemblato del cono e della boccola di posizionamento, le sfere sono premute entro il proprio intervallo elastico e fissano entrambi i componenti in cui sono montate con elevata precisione. Per consentire la deformazione delle sfere nel proprio intervallo elastico occorre prestare attenzione esclusivamente a che venga rispettata con precisione la profondità del foro in cui successivamente viene inserita a pressione la boccola di posizionamento. Il cono di posizionamento che penetra nella boccola di posizionamento è fornita già adattata e deve essere disposta soltanto sulla superficie del contropezzo. In seguito si ottiene un sistema di posizionamento del punto zero estremamente preciso.
