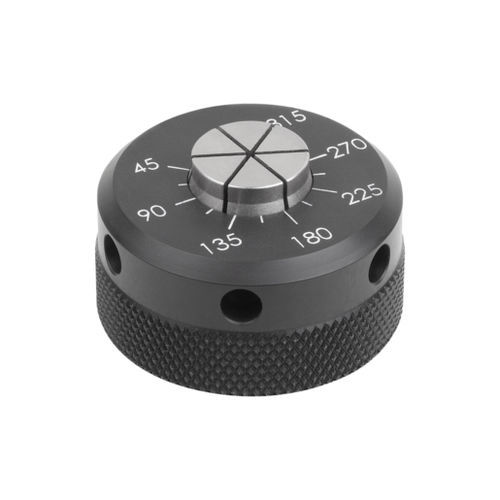

Morsa di bloccaggio di forma 03166-10

di macchinain acciaioin alluminio

Pinza lavorabile per il serraggio esterno MATERIALE Dado di serraggio in alluminio. Pinza di serraggio in acciaio. VERSIONE Dado del morsetto anodizzato duro. NOTA Il contorno del pezzo da bloccare è lavorato nella pinza. Utilizzando i numeri di grado incisi, è possibile ottenere sempre la stessa coppia di serraggio per un serraggio sicuro del pezzo, anche senza una chiave dinamometrica. La corsa di serraggio della pinza 03166-10-01910 è di 0,025 mm radialmente per 15° di rotazione. La corsa di serraggio consigliata è di 0,07 mm. La corsa di serraggio massima consentita è di 0,38 mm. La corsa di serraggio della pinza 03166-10-04950 è di 0,05 mm in senso radiale per 15° di rotazione. La corsa di serraggio consigliata è di 0,1 mm. La corsa di serraggio massima consentita è di 0,64 mm. Il collare di posizionamento consente una sede precisa. METODO DI FUNZIONAMENTO Il dado del morsetto viene serrato con una chiave a gancio. DATI TECNICI Vedere le informazioni tecniche. FORNITURA Forma A: Pinza lavorabile composta da dado di serraggio e pinza. Forma B: Pinza di serraggio. Comprese le viti a testa cilindrica per il fissaggio della pinza. (metrico e in pollici) RIFERIMENTO AL DISEGNO 1) vite a testa cilindrica
