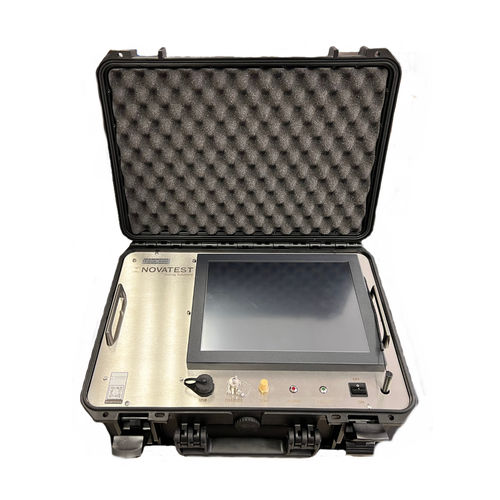

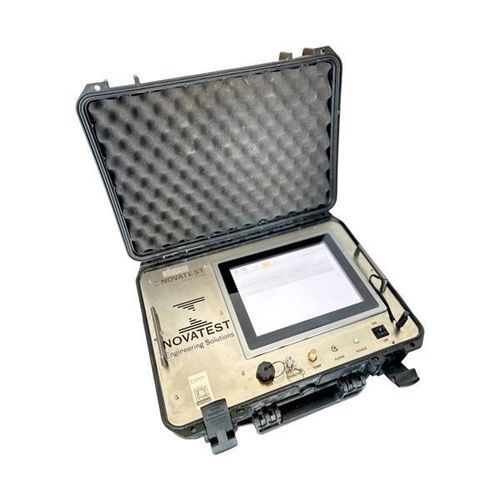

Registratore di dati di vibrazioni NOVALog 3.0

di umiditàdi pressionedi spostamento

Overview
La centralina di acquisizione dati NOVALog 3.0 è progettata per prove in situ, collaudi e monitoraggi strutturali; supporta fino a 24 canali.

Product description
NOVALog 3.0 è un datalogger compatto e configurabile dall'utente, aggiornato per ridurre il peso e aumentare la flessibilità pur mantenendo la compatibilità con sensori analogici diffusi. Adatto all'uso in cantiere e in laboratorio.

Supported sensors

• Corde vibranti (vibrating-wire)
• Celle di carico
• Trasduttori di spostamento
• Inclinometri
• Sensoristica ambientale (temperatura, umidità, pressione)
• Sonde livello falda

Prestazioni e canali
Il sistema integra un convertitore A/D a 24 bit con campionamento sincrono fino a 200 Hz. La capacità è di 24 canali tramite tre moduli ADC da 8 canali, permettendo acquisizioni sincrone per prove dinamiche e statiche.

Mobilità e batteria

• Batteria interna ricaricabile al litio in sostituzione del pacco al piombo
• Riduzione significativa del peso per una migliore portabilità
• Autonomia operativa estesa >8 h (variabile in funzione della configurazione)
• Gestione intelligente dello stato batteria e alimentazione stabile in cantiere

Alimentazione e soppressione rumore
La centralina integra un filtro DC per attenuare le interferenze provenienti dalla rete 220 V, riducendo il rumore elettrico e preservando la qualità del segnale in ambienti con alimentazione instabile.

Manutenzione e modularità

• Componenti sostituibili dall'utente e manutenzione semplificata in sito
• Fusibile a cartuccia 5×20 mm sostituibile dall'utente
• Nuova scheda con connettori circolari a 4 poli e dip-switch per la configurazione dei canali
• Opzione monitor più robusto resistente a vibrazioni e urti
• Migliorie meccaniche per aumentare la durabilità

Interfaccia e gestione dati
Display touch 12” per configurazione locale, visualizzazione grafica in tempo reale e gestione dati senza PC. Configurazioni standard precaricate; dati memorizzati in memoria interna ed esportabili via USB.

Nuove funzionalità

• Acquisizione manuale
• Programmazione step di acquisizione, anche in modalità asincrona
• Inserimento note durante la prova associate a punti di misura
• Possibilità di riaprire sessioni dati direttamente sull'unità
• Formule calcolate in tempo reale
• Opzione registrazione/visualizzazione in tempo reale su PC esterno (UART/seriale)

Applicazioni

• Prove di carico su solai, travi, pali, ancoraggi, platee e ponti
• Prove con martinetti piatti
• Prove di emungimento e indagini idrogeologiche
• Misure multiparametriche in cantieri e laboratori
• Monitoraggi ambientali e geotecnici

Caratteristiche principali

• Compatibile con la maggior parte dei sensori analogici in commercio
• 24 ingressi con campionamento sincrono fino a 200 Hz
• Unità leggera con batteria interna ricaricabile al litio
• Interfaccia touch intuitiva
• Misure visualizzate in unità ingegneristiche
• Memorizzazione automatica dei dati ed esportazione USB
• Filtraggio disturbi elettrici per alimentazione stabile
• Componenti rinforzati e manutenzione semplificata

Accessori
Standard

• Caricabatterie
• Penna per touchscreen

Opzionali

• Batteria estesa
• Espansione con moduli (12 o 18 canali aggiuntivi)
• Funzionalità UART per scambio seriale in tempo reale con PC

Specifiche tecniche

• Tipologie ingressi sensori: 0–5 V, 0–10 V, 0–20 mA, 4–20 mA (opzionali: vibrating wire, mV/V, ohm)
• Numero ingressi: 24 canali (3 moduli ADC × 8 canali)
• Sensore temperatura ambiente: integrato
• Convertitore A/D: 24 bit ad alte prestazioni con letture sincrone
• Frequenza di campionamento: fino a 200 Hz (sincrono su tutti i canali)
• Alimentazione: batteria interna al litio; alimentazione esterna 220 V con filtro DC integrato
• Monitor: 12” touch resistivo, IP65
• Accuratezza totale: ±0,01 % FS
• Memoria interna: capacità >100.000 punti dati (espandibile su richiesta)
• Autonomia operativa: estesa, >8 h
• Custodia: valigetta in polipropilene IP67
• Dimensioni: 460 × 360 × 180 mm
• Temperatura di esercizio: –20 °C … +80 °C
• Connettori ingresso: connettori circolari a 4 poli, configurabili via dip-switch (protezione IP67)
• Fusibile: 5×20 mm sostituibile dall'utente
• Peso totale: ≈ 5,5 kg (con batteria al litio)
• Esempio peso batteria: precedente piombo ~5,7 kg vs litio ~1,3 kg
