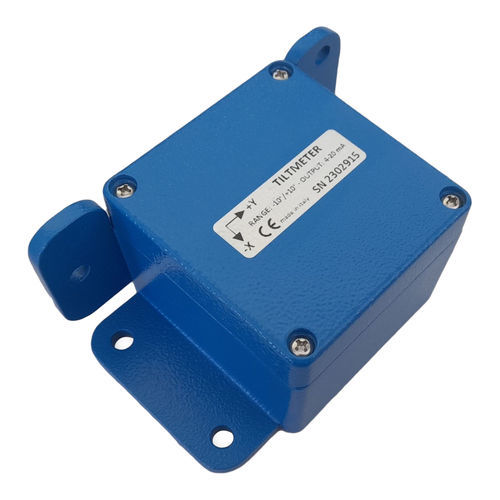

Inclinometro 2 assi NOVA TB15

0-5 V4-20 mAMEMS

Descrizione
Inclinometro biassiale
Gli inclinometri da parete sono utilizzati per monitorare cambiamenti nell'inclinazione di strutture, pareti, muri di contenimento, ammassi rocciosi e per la valutazione del comportamento di ponti e travi soggette a carico. Dotato di un sensore MEMS biassiale, il NOVA TB15 rileva le variazioni angolari delle strutture, fornendo indicazioni sui movimenti rotazionali delle stesse.

Vantaggi

• Particolarmente adatto per monitoraggi di lungo periodo e per prove di carico;
• Precisione di misura e robustezza costruttiva;
• Grado di protezione IP67;
• Installazione verticale e orizzontale;
• Facilità di montaggio.

Compatibilità
Compatibile con il SISTEMA DI ACQUISIZIONE DATI NB-IoT 5G e con la centralina di acquisizione dati NOVALog.

Applicazioni

• Monitoraggio di strutture in calcestruzzo;
• Prove di carico su ponti e viadotti;
• Edifici storici;
• Muri di contenimento;
• Monitoraggio di strutture in acciaio;
• Dighe in calcestruzzo;
• Torri eoliche;
• Cedimenti del terreno;
• Monitoraggio delle frane.

Tabella tecnica
0-5 Volt | 4-20 mA
Sensore: MEMS digitale 3D | MEMS digitale 3D
Campo di misura: da ±5° a ±90° | da ±5° a ±90°
Tensione di alimentazione: 8–16 Vdc | 8-16 Vdc
Risoluzione: ≤ 0.001% F.S (≤ 0.001°) | ≤ 0.001% F.S (≤ 0.001°)
Accuratezza: ≤ 0.02% F.S. | ≤ 0.02% F.S.
Ripetibilità: ≤ 0.01% F.S. (±0.01°) | ≤ 0.01% F.S. (±0.01°)
Segnale di uscita: 0-5 Volt | 4-20 mA
Stabilità in temperatura: ≤ 0.01°/°C | ≤ 0.01°/°C
Stabilità a lungo termine: < 0.01° | < 0.01°
Classe di protezione: IP67 | IP67
Temperatura di esercizio: -40 ~ +80 °C | -40 ~ +80 °C
Dimensioni: 80x75x57 mm | 80x75x57 mm
Materiale della custodia: Alluminio pressofuso | Alluminio pressofuso

ACCESSORI

• Standard: Inclinometro da parete MEMS biassiale;
• Optional: Pressacavo con cavo elettrico tagliato su misura;
• Optional: Connettore M12 4 poli.

Caratteristiche / specificazioni tecniche

• Sensore: MEMS digitale 3D
• Campo di misura: da ±5° a ±90°
• Tensione di alimentazione: 8–16 Vdc
• Segnale di uscita disponibile: 0-5 Volt o 4-20 mA
• Risoluzione: ≤ 0.001% F.S (≤ 0.001°)
• Accuratezza: ≤ 0.02% F.S.
• Ripetibilità: ≤ 0.01% F.S. (±0.01°)
• Stabilità in temperatura: ≤ 0.01°/°C
• Stabilità a lungo termine: < 0.01°
• Classe di protezione: IP67
• Temperatura di esercizio: -40 ~ +80 °C
• Dimensioni: 80x75x57 mm
• Materiale della custodia: Alluminio pressofuso
