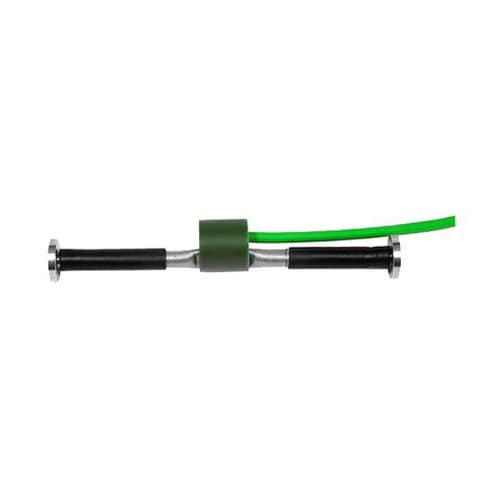

Ponte estensimetrico a corda vibrante

embeddeddi alta precisioneper calcestruzzo

Panoramica
Barrette estensimetriche per la misura degli stati tensionali e delle deformazioni. Le barrette estensimetriche vengono utilizzate per misurare gli stati tensionali esistenti in strutture portanti o per monitorare le tensioni nelle centine durante le fasi di scavo delle gallerie. Il controllo è utile per la verifica delle tensioni e delle deformazioni delle opere di sostegno sia provvisorie che permanenti.

Costruzione e funzionamento
Le barrette a corda vibrante sono costituite da un tubetto in acciaio inox all’interno del quale una sottile corda, fissata alle due estremità, è fatta vibrare da una bobina di eccitazione. Un termistore interno rileva la temperatura. La barretta può operare sia a trazione che a compressione ed è a tenuta stagna; può essere applicata esternamente a strutture sollecitate oppure annegata in getti di calcestruzzo per le misure delle sollecitazioni. La lettura dei dati può avvenire mediante una centralina portatile o tramite un sistema automatico di acquisizione dati per monitoraggio continuo.

Accessori

• Coppia di blocchetti per barrette a saldare
• Dima di montaggio per blocchetti
• Cavo elettrico tagliato a misura

Download

• Scheda tecnica IT

Caratteristiche / specifiche tecniche

• Materiale: acciaio inox
• Dimensioni: diametro 25 mm, lunghezza 150 mm
• Tipo di sensore: a corda vibrante
• Campo di misura: +/- 1.500 µε
• Sensibilità: 1 µε
• Ripetibilità: +/- 0.2% F.S.
• Accuratezza totale: < 1% F.S.
• Termistore interno: campo di misura -20…+80 °C
• Protezione: IP68
