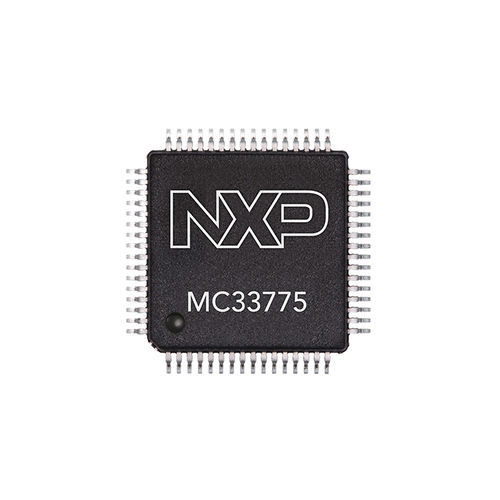

L'MC33775A è un circuito integrato di controllo della batteria agli ioni di litio a 14 celle progettato per applicazioni automobilistiche, come i veicoli ibridi ed elettrici (HEV/EV), e industriali, come i sistemi di accumulo dell'energia (ESS).
Il dispositivo misura tensioni differenziali di cella ad alta precisione e temperature. Offre il supporto ASIL D per le misure di tensione di cella, tensione di modulo e temperatura. Inoltre, il dispositivo offre un'ampia serie di funzioni di bilanciamento passivo della tensione delle celle per equalizzare le tensioni delle singole celle in tutto lo stack di batterie. Il dispositivo offre un'interfaccia periferica seriale (SPI) e un'interfaccia isolata a margherita per la comunicazione con l'MCU host.
Caratteristiche
Caratteristiche generali
Da 4 a 14 celle per dispositivo
Supporto ISO 26262 ASIL D per le misure di tensione di cella, tensione di modulo e temperatura
Misurazione della temperatura esterna e della tensione ausiliaria
Misura della tensione del modulo
Bilanciamento passivo delle celle a bordo
Bilanciamento dei MOSFET fino a 300 mA con diagnostica
Bilanciamento simultaneo
Bilanciamento controllato da timer, tensione, temperatura e PWM
Comunicazione isolata a margherita o SPI
Diagnostica, sicurezza funzionale e robustezza
Programma di longevità del prodotto
---
