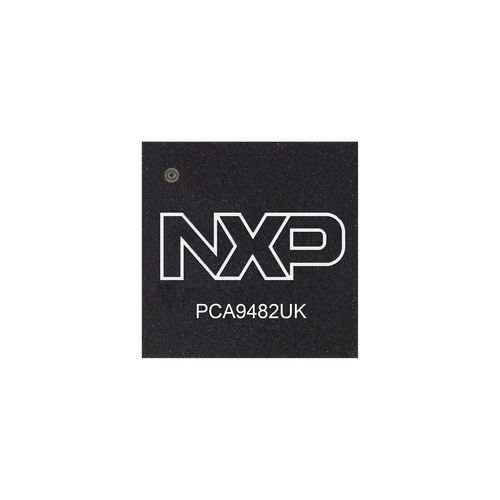

Controller di caricabatteria PCA9482

Il PCA9482UK è un convertitore a condensatori commutati altamente integrato con un OVPFET incorporato, destinato a fornire una corrente di uscita due volte superiore per applicazioni di ricarica rapida con una batteria a 1 cella. Il dispositivo funziona in modalità di commutazione 2:1 con un'efficienza molto elevata (> 96,5%, a VVOUT = 4 V, IVOUT = 5 A), in modalità di commutazione 1:2 o in modalità 1:1 con direzione avanti e indietro. Il chip è offerto in un contenitore WLCSP da 3,02 mm x 2,72 mm, 6 x 7 bumps, passo 0,4 mm. Caratteristiche Caratteristiche principali Condensatore commutato a doppia fase per batteria a cella singola Modalità di funzionamento multipla: 2:1, 1:2, avanti e indietro 1:1 tensione di ingresso da 5 V a 10,2 V Corrente di uscita max. 7 A corrente di uscita FET OVP integrato per protezione e regolazione Prestazioni efficienza > 96,5% a 5 A Protezioni Protezione da sovratensione Protezione da sottotensione Spegnimento termico Protezione da cortocircuito su OVP_OUT e sul condensatore volante durante l'avviamento Protezione da sovracorrente e da corrente inversa Timer watchdog Altro Leader e Follower per la carica in parallelo 8 canali ADC a 12 bit interfaccia target I2C-bus da 1 Mbit/s Applicazioni Mobile Dispositivi elettronici portatili con ricarica diretta ad alta tensione Smartphone Tablet
