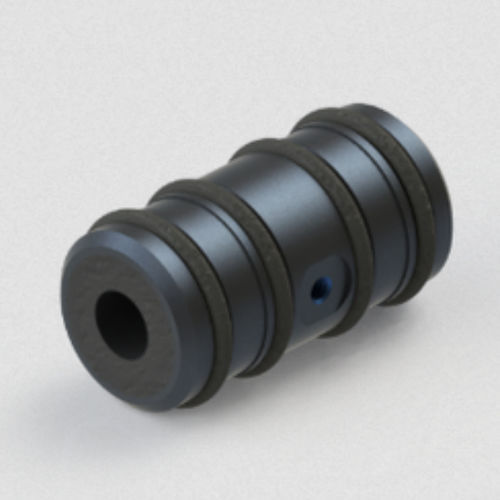

Utilizzato in applicazioni lineari e mandrino. Realizzato con alloggiamento in alluminio 7075 di qualità aeronautica.
Materiale/finitura dell'alloggiamento - Alluminio 7075 di qualità aeronautica/anodizzazione dura mil-specifica
Pressione di ingresso - 40 psi - 100 psi massimi
Materiale poroso - Carbonio
Filettature delle porte di pressione - M3 x 0,5
Durata di vita - Infinita
Carico radiale massimo - 2,9 libbre (13,1 N)
Rigidità radiale - 0,01 lbs/μin (2 N/μm)
Momento di rotazione massimo - 0,125 lbs-in (.013 N-m)
Diametro interno (ID) della boccola - 0,2507 pollici + .0002/-.0000
Diametro esterno (OD) della boccola - 0,634 pollici + .005/-.000
Peso della boccola - 9,80 g
Diametro esterno (OD) dell'albero consigliato - 0,2500 in + .0000/-.0007 (g6)
Portata - 3 SCFH
Dimensione del foro dell'alloggiamento Metodo O-ring - 0,661 pollici + .005/-.000
Dimensione del foro dell'alloggiamento Metodo di pressatura leggera - 0,635 pollici + .000/- 001
---
