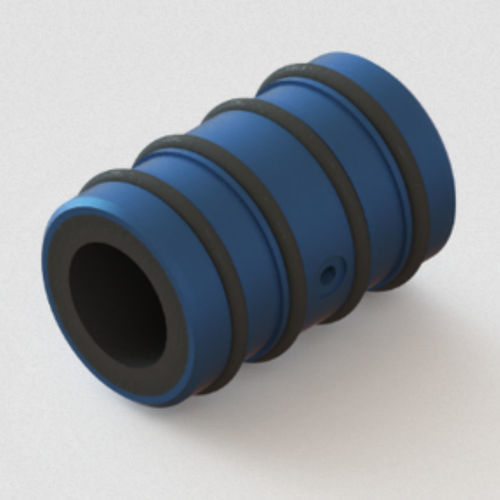

Utilizzato in applicazioni lineari e mandrino. Realizzato con alloggiamento in alluminio 7075 di qualità aeronautica.
Materiale/finitura dell'alloggiamento - Alluminio 7075 di qualità aeronautica/anodizzazione dura mil-specifica
Pressione di ingresso - da .28 Mpa a .68 max Mpa (da 40 psi a 100 psi)
Materiale poroso - Carbonio
Filettature delle porte di pressione - M3 x 0,5
Durata di vita - Infinita
Carico radiale massimo - 160 N (36,0 libbre)
Rigidità radiale - 23 N/μm (0,13 lbs/μin)
Momento di rotazione massimo - 1,1 N-m (10 lbs-in)
Diametro interno (ID) della boccola - 20,018 mm + .005/-.000
Diametro esterno della boccola (OD) - 31,75 mm + .13/-.00
Peso della boccola - 49,1 g
Diametro esterno (OD) albero consigliato - 20,00 mm + .00/-.02 (g6)
Portata - 9,42 SCFH
Dimensione del foro dell'alloggiamento Metodo O-Ring - 32,130 mm + .000/-.127
Dimensione del foro dell'alloggiamento Metodo di pressatura leggera - 31,780 mm + .000/-.025
---
