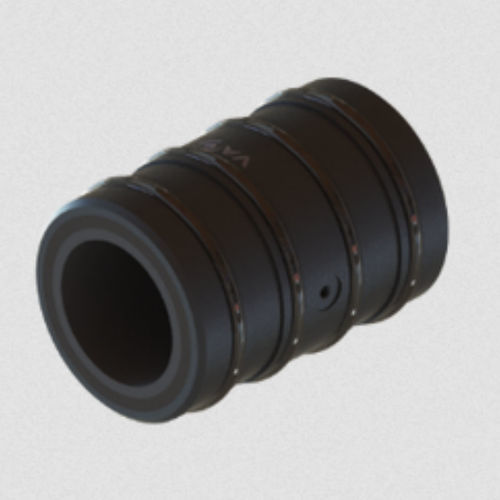

Utilizzato in applicazioni lineari e mandrino. Realizzato con alloggiamento in alluminio 7075 di qualità aeronautica.
Materiale/finitura dell'alloggiamento - Alluminio 7075 di qualità aeronautica/anodizzazione dura mil-specifica
Pressione in ingresso - 40 psi - 100 psi massimi
Materiale poroso - Carbonio
Filettature delle porte di pressione - M3 x 0,5
Durata di vita - Infinita
Carico radiale massimo - 51,6 libbre (229,5 N)
Rigidità radiale - 0,19 lb/μ in (34 N/μm)
Momento di rotazione massimo - 17 lbs-in (1,9 N-m)
Diametro interno (ID) della boccola - 1,0007 in + .0002/-.0000
Diametro esterno (OD) della boccola - 1,532 pollici + .005/-.000
Peso della boccola - 79,5 g
Diametro esterno (OD) dell'albero consigliato - 1,0000 in + .0000/-.0007 (g6)
Portata - 11,97 SCFH
Dimensione del foro dell'alloggiamento Metodo O-ring - 1,547 pollici + .000/-.005
Dimensione del foro dell'alloggiamento Metodo di pressatura leggera - 1,533 pollici + .000/-.001
---
