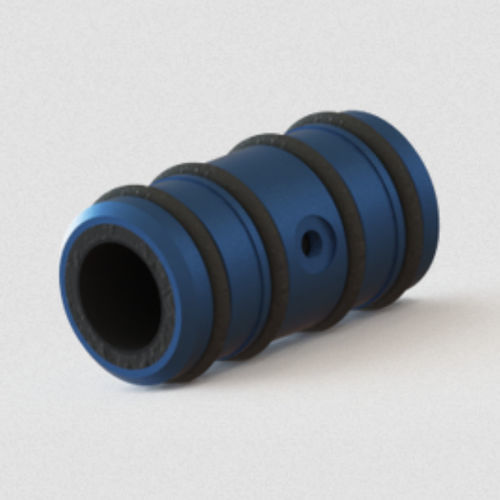

Utilizzato in applicazioni lineari e mandrino. Realizzato con alloggiamento in alluminio 7075 di qualità aeronautica.
Materiali/finitura dell'alloggiamento - Alluminio 7075 di qualità aeronautica/anodizzazione dura mil-specifica
Pressione di ingresso - da .28 Mpa a .68 Mpa max
Materiale poroso - Carbonio
Filettature delle porte di pressione - M3 x 0,5
Durata di vita - Infinita
Carico radiale massimo - 20,6 N (4,6 libbre)
Rigidità radiale - 7 N/μm (0,04 lbs/μin)
Momento di rotazione massimo - 0,29 N-m (2,75 lbs-in)
Diametro interno (ID) della boccola - 10,018 mm + .005/-.000
Diametro esterno (OD) della boccola - 16,10 mm + .13/-.00
Peso della boccola - 8,6 g
Diametro esterno (OD) dell'albero raccomandato - 10,00 mm + .00/-.02 (g6)
Portata - 4,70 SCFH
Dimensione del foro dell'alloggiamento Metodo O-Ring - 16,79 mm + .127/-.000
Dimensioni del foro dell'alloggiamento Metodo di pressatura leggera - 16,125 mm + .000/-.025
---
