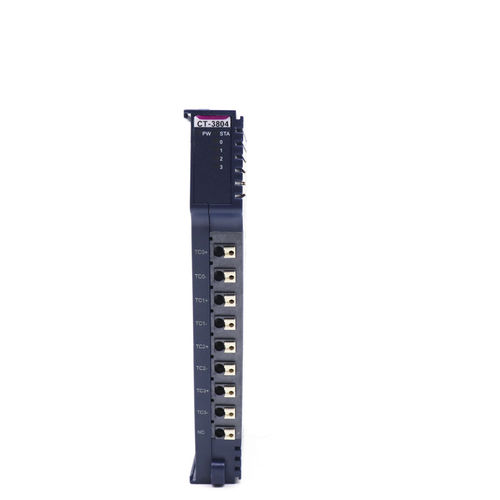

Modulo I/O analogico CT-3804

Modbus TCPEthernetModbus RTU

CT-3804: 4 canali Ingresso analogico, termocoppia (J type、 K type、 K type、 E type、 T type、 T type、 Stype、 R type、 B type、 B type、 N type、 C type） Caratteristiche del modulo Il modulo supporta l'acquisizione del segnale della termocoppia a 4 canali Il modulo porta con 4 indicatori analogici Il modulo supporta 9 tipi di termocoppia convenzionale tipo di misura della temperatura Il bus interno del modulo e l'ingresso di campo adottano l'isolamento magnetico Il canale d'ingresso del modulo supporta la protezione da sovratensioni TVS Risoluzione ADC a 24 bit (tipo Σ-δ) Parametri tecnici Parametri generali Il potere: Max.50mA@5.0Vdc Isolamento: I/O al bus interno: isolamento magnetico (2,5KVrms) Potenza di campo: Non utilizzato Cablaggio: I / O Cablaggio: Max.1.5mm² (AWG 16) Tipo di montaggio: 35mmDIN-Rail Dimensioni: 115*14*75mm Peso: 65g Specifiche ambientali Temperatura di funzionamento: -40 ~ 85 ℃ Umidità operativa: 5%~95% RH (senza condensa) Classe di protezione: IP20 Parametro di ingresso Numero del canale: 4 canali Indicatore LED: 4 indicatori LED di ingresso Tipo di sensore: J / K / E / T / T / S / R / R / B / N / C tipo di termocoppie Precisione di acquisizione ±0,3% su tutta la scala, @25 ℃ ±0,5% su scala completa, @-40 ~ 85 ℃ Frequenza di campionamento a canale singolo: 50Hz (Max.) Campo di misura ℃ - Tipo J - -210~1200℃ - Tipo K - -270~1370℃ - Tipo E - -270~1000℃ - Tipo T - -270~400℃ - Tipo S - -50~1760℃ - Tipo R - -50~1760℃ - Tipo B - 0~1820℃ - Tipo N - -270~1300℃ - Tipo C - 0~2320℃ Formato dati - 16-Bit firmati interi (interi)
