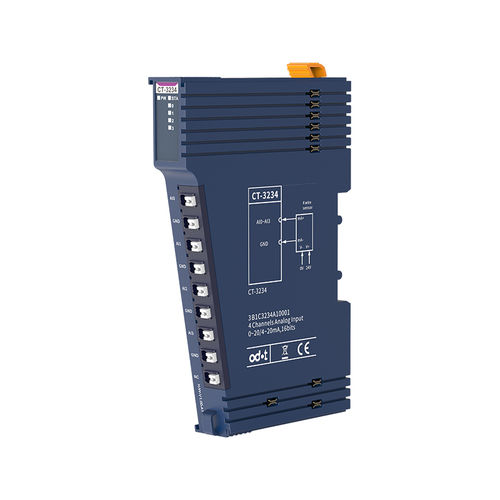

Modulo di ingresso analogico CT-3234

RS-485Modbus RTUModbus TCP

CT-3234 4 canali di ingresso analogico /0&4-20mA/15-bit single-ended Caratteristiche del modulo il modulo supporta l'acquisizione di segnali di corrente a 4 canali. il modulo può essere configurato per l'acquisizione di segnali di corrente 0-20mA o 4-20mA. ◆ Il modulo supporta l'ingresso del sensore di corrente a 2 fili (uscita non in loop, è necessaria l'alimentazione esterna) o a 4 fili. il bus interno del modulo e l'ingresso di campo adottano l'isolamento magnetico. il canale di ingresso del modulo è collegato al sensore di uscita del segnale analogico attivo in campo. il canale del modulo è dotato di protezione da sovratensione TVS. Parametri generali Alimentazione - Max.65mA@5.0VDC Isolamento - I/O verso il bus interno: isolamento magnetico (2,5KVrms) Isolamento dell'alimentazione: DC-DC Cablaggio - Max.: AWG 18 Min: AWG 24 Installazione - Guida DIN da 35 mm Dimensioni: 115*14*75 mm Peso - 65 g Resistenza alle vibrazioni - Conforme a IEC 61131-2 e EC 60068-2-6 Resistenza agli urti - Conforme a IEC 61131-2 e IEC 60068-2-27 Prestazioni EMC - Conformi a IEC 61131-2 e IEC 61000-4 Parametri ambientali Temperatura di funzionamento dell'installazione orizzontale - -35℃~70℃ Temperatura di esercizio dell'installazione verticale - -35℃~60℃ Umidità relativa - < 95% RH (senza condensa) Temperatura di stoccaggio - -40℃~85℃ Umidità di stoccaggio - < 95%RH (senza condensa) Temperatura del test di produzione - -40℃~75℃ Grado di protezione dall'ingresso - IP20 Parametri di ingresso Numero di canali - 4 canali Indicatore LED - 4 indicatori di stato del canale a LED Campo di ingresso - Massimo: 0 ~ 23,5 mA Rapporto di risoluzione - 15 bit Precisione di acquisizione - ±0,3% gamma completa, @25℃ - ±0,5% gamma completa, @-20~70℃ Frequenza di campionamento - 6 ms / 4 canali (livello di filtro 0) Formato dati - intero firmato a 16 bit
