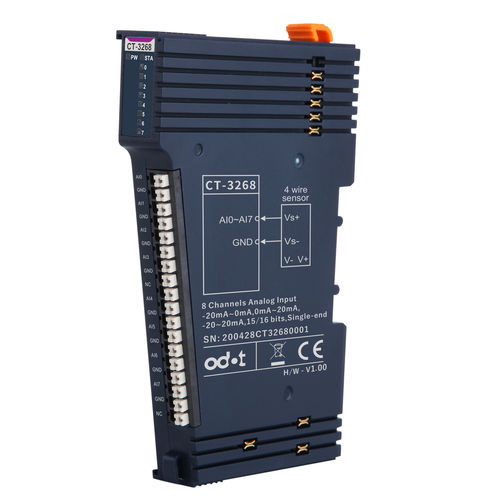

CT-3268: 8 canali di ingresso analogico /0~20mA O -20~0mA O ±20mA /15bit bipolare single-ended
il modulo supporta l'acquisizione di segnali di corrente a 8 canali.
il modulo può essere configurato per l'acquisizione di segnali di corrente 0~20mA O -20~0mA O ±20mA.
il modulo supporta l'acquisizione a 2 fili (uscita non in loop, è necessaria l'alimentazione esterna)
◆ il bus interno del modulo e l'ingresso di campo adottano l'isolamento magnetico.
il canale di ingresso del modulo deve essere collegato al sensore di uscita del segnale analogico attivo in campo.
◆ il canale del modulo è dotato di protezione da sovratensione TVS.
Parametri generali
Potenza: Max.65mA@5.0Vdc
Isolamento: I/O verso il bus interno: isolamento magnetico (2,5KVrms)
Isolamento dell'alimentazione: DC-DC
Cablaggio: Max. 1,0 mm² (AWG 17)
Installazione: guida DIN da 35 mm
Dimensioni: 115*14*75 mm
Peso: 65 g
Specifiche ambientali
Temperatura operativa: -40~85℃
Umidità ambientale: 5%~95% RH (senza condensa)
Grado di protezione dall'ingresso: IP20
Parametri di ingresso
Numero di canali: 8 canali
Indicatore LED: 8 indicatori di stato del canale a LED
Campo di ingresso: Massimo: 0~24mA
Rapporto di risoluzione: 15 bit
Precisione di acquisizione:
±0,3% gamma completa,@25℃
±0,5% gamma completa,@-20~70℃
Frequenza di campionamento: 28ms/8 canali
Funzione diagnostica: modalità standard: Overflow 32767, Modalità standard: Underflow -32768,Canale disabilitato: -32767
---
