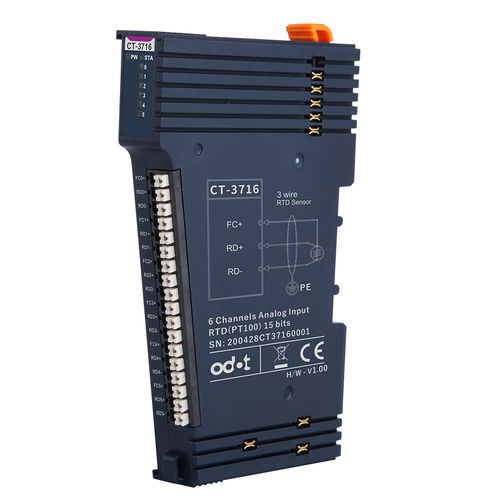

Modulo di ingresso digitale CT-3716

ModbusModbus RTUModbus TCP

Modulo di acquisizione della temperatura RTD-PT100 a 6 canali CT-3716 1 Caratteristiche del modulo il modulo supporta l'acquisizione della temperatura della resistenza termica RTD (PT100) a 6 canali ◆ Il modulo può essere collegato a un sensore di temperatura PT100 a 2 o 3 fili il bus interno e l'ingresso di campo del modulo sono isolati magneticamente ◆ Il modulo è dotato di 6 indicatori LED del canale di ingresso analogico risoluzione ADC a 15 bit Parametri generali Consumo di energia - Max.50mA@5.0VDC Isolamento - Da I/O a bus interno: isolato magneticamente (2,5KVrms) Alimentazione di campo - Non utilizzata Cablaggio - Massimo: AWG 18 Modalità di installazione - Guida DIN da 35 mm Dimensioni - 115*14*75 mm Peso - 65 g Specifiche ambientali Temperatura di esercizio dell'installazione orizzontale - -35℃~70℃ Temperatura di esercizio dell'installazione verticale - -35℃~60℃ Umidità relativa - < 95%RH (senza condensa) Temperatura di stoccaggio - -40℃~85℃ Umidità di stoccaggio - < 95%RH (senza condensa) Temperatura del test di produzione - -40℃~75℃ Grado di protezione dall'ingresso - IP20 Parametri di ingresso Numero di canali - 6 canali Indicatore LED - 6 LED verdi Risoluzione - 15 bit Tipo di sensore - PT100 Campo di misura - -240 ~ 870℃ Precisione di misura - 0,5℃ Velocità di conversione - 400 ms/6 canali Funzione diagnostica - 32766: il sensore non è collegato o il filo è scollegato -32766: condizione di cortocircuito 32765: Guasto del chip 32767: Eccesso di temperatura -32768: Temperatura insufficiente
