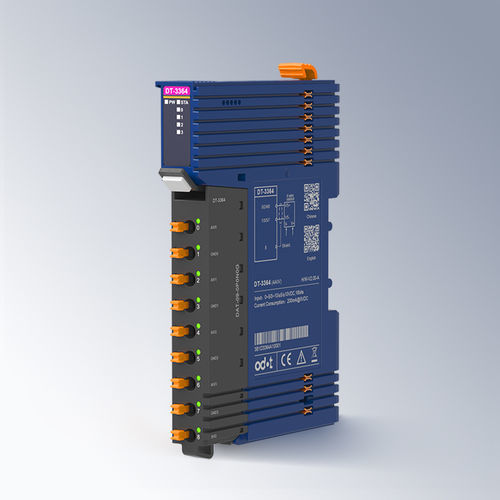

Modulo di ingresso analogico DT-3364

4 canalia 4 ingressi analogicidi tensione

Panoramica del prodotto: modulo di ingresso di tensione a 4 canali 0~5VDC/0~10VDC/±5VDC/±10VDC, 16 bitCaratteristiche del modulo: il modulo supporta 4 canali di ingresso del segnale di tensione: 0~5VDC, 0~10VDC, -5VDC~5VDC, -10VDC~10VDC ingresso del segnale di tensione, con 16 bit di risoluzione.Il modulo porta con 4 canali di ingresso analogico indicatore LED.Il segnale di ingresso del modulo è isolato tra i canali.Modulo ad alta velocità bus backplane ridondante con morsettiere collegabili.Parametri tecnici: Parametri generaliModulo Consumo200mA@5VDCDiametro di cablaggioMin.0.2mm²(AWG24)Max.1.5mm² (AWG16)Terminale PluggableSupportBackplane BusDouble bus redundancyInstallation35mm DIN-RailDimension119*14*80mmProduct CertificationCE CertificationInput ParametersChannel Number4 channels voltage inputInput Voltage Range0~5VDC/0~10VDC/±5VDC/±10VDCChannel IsolationSupportInput Impedance1MΩResolution16 Bits (include il bit simbolo)Transmission Time4ms/ 4 channels (filter level is 0)Linearity Error≤±0.01%Errore di temperatura≤±0,005%/KRipetibilità≤±0,05% (@25℃)Errore di misura≤±0,2% (@25℃), ≤±0.4% (@-35℃~60℃)Diagnosi del moduloErrore ADC: supportOverflow/Underflow: supportoParametri dell'ambienteTemperatura di funzionamento dell'installazione orizzontale-35℃~60℃Temperatura di funzionamento dell'installazione verticale-35℃~50℃Temperatura di stoccaggio-40℃~85℃Umidità dell'ambiente5%~95%RH (senza condensa)Altitudine di installazione<2000mGrado di inquinamentoⅡGrado di protezioneIP20Proprietà meccanicheConforme a IEC60068-2-6, IEC6008-2-27Resistenza all'isolamentoConforme a IEC61131-2Prestazioni EMCConforme a IEC61131-2, IEC61000-4(ESD: Scariche da contatto ±6kV, livello di prestazioni A; Scariche in aria ±8kV, livello di prestazioni A)SURGE: Modalità comune ±2kV, livello di prestazioni AEFT: ±2kV, livello di prestazioni ACcanali: 4 ingressi di tensioneCampo di ingresso: 0~5VDC, 0~10VDC, ±5VDC, ±10VDCRisoluzione: 16 bitImpedenza di ingresso: 1MΩConsumo del modulo: 200mA@5VDInstallazione: guida DIN 35 mmDimensioni: 119*14*80 mmTemperatura di funzionamento: -35℃~60℃ (orizzontale), -35℃~50℃ (verticale)Temperatura di stoccaggio: -40℃~85℃Grado di protezione: IP20Certificazione: CE
