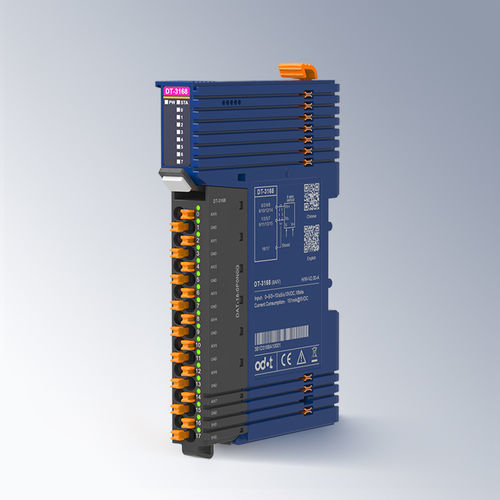

Modulo di ingresso analogico DT-3168

8 canalia 8 ingressi analogicidi corrente

Panoramica del prodotto: Modulo di ingresso tensione 8 canali 0~5VDC/0~10VDC/±5VDC/±10VDC, 16 bit Caratteristiche del modulo: - Il modulo supporta 8 canali di ingresso segnale di tensione - Il modulo può raccogliere 0~5VDC, 0~10VDC, ±5VDC, ±10VDC, con una risoluzione di 16 bit - Il modulo dispone di 8 indicatori LED di canale di ingresso analogico - Il segnale di ingresso del modulo è un ingresso a massa comune a singolo terminale - Il tempo di filtro può essere impostato - I canali possono essere disabilitati indipendentemente - Il modulo dispone di un bus di fondo ridondante ad alta velocità con blocchi terminali innestabili Parametri tecnici: Parametri generali - Consumo di corrente: 157mA@5VDC - Diametro del cablaggio: Min.0.2mm² (AWG24), Max.1.5mm² (AWG16) - Terminale innestabile: Supporto - Bus di fondo: Doppia ridondanza del bus - Installazione: Guida DIN 35mm - Dimensione: 119*14*80mm - Certificazione del prodotto: Certificazione CE Parametri di ingresso - Numero di canali: 8 canali di ingresso tensione - Gamma di tensione di ingresso: 0~5VDC/0~10VDC/±5VDC/±10VDC - Risoluzione: 16 bit (incluso il bit del simbolo) - Tempo di transizione: 3.87ms/8 canali (livello di filtro è 0) - Impedenza di ingresso: 100kΩ - Errore di linearità: ≤±0.01% - Errore di temperatura: ≤±0.005%/K - Ripetibilità: ≤±0.05% (@25℃) - Errore di misurazione: ≤±0.2% (@25℃), ≤±0.4% (@-35℃~60℃) - Diagnosi del modulo: Guasto ADC: supporto, Sovraccarico/Sottocarico: supporto Parametri ambientali - Temperatura di funzionamento in installazione orizzontale: -35℃~60℃ - Temperatura di funzionamento in installazione verticale: -35℃~50℃ - Temperatura di stoccaggio: -40℃~85℃ - Umidità ambientale: 5%~95%RH (Senza condensa) - Altitudine di installazione: <2000m - Grado di inquinamento: Ⅱ - Grado di protezione: IP20 - Proprietà meccaniche: Conforme a IEC60068-2-6, IEC6008-2-27 - Resistenza all'isolamento: Conforme a IEC61131-2 - Prestazioni EMC: Conforme a IEC61131-2, IEC61000-4 (ESD: Scarica per contatto ±6kV, Livello di prestazione A; Scarica per aria ±8kV, Livello di prestazione A; SURGE: Modalità comune ±2kV, Livello di prestazione A; EFT: ±2kV, Livello di prestazione A) Specifiche chiave: - 8 canali di ingresso tensione - Gamma di ingresso: 0~5VDC, 0~10VDC, ±5VDC, ±10VDC - Risoluzione di 16 bit - Indicatori LED per ogni canale - Ingresso a massa comune a singolo terminale - Tempo di filtro configurabile - Disabilitazione individuale dei canali - Bus di fondo ridondante ad alta velocità - Blocchi terminali innestabili - Certificato CE - Temperatura di funzionamento: -35℃ a 60℃ (orizzontale), -35℃ a 50℃ (verticale) - Temperatura di stoccaggio: -40℃ a 85℃ - Grado di protezione: IP20
