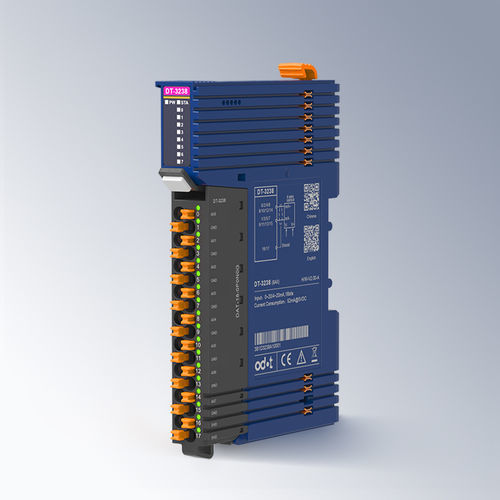

Modulo di ingresso analogico DT-3238

8 canalia 8 ingressi analogicidi corrente

Modulo di ingresso corrente a 8 canali 0&4-20mA, 16 bit - Il modulo supporta l'acquisizione del segnale di corrente su 8 canali. - Il modulo può essere configurato per l'acquisizione del segnale di corrente 0-20mA o 4-20mA. - Il modulo supporta l'ingresso del sensore di corrente a 2 fili (uscita non in loop, è richiesta un'alimentazione esterna) o a 4 fili. - Bus di fondo ad alta velocità ridondante con blocchi terminali innestabili. Parametri tecnici Parametri generali - Consumo di corrente: 52mA@5VDC - Diametro del cablaggio: Min.0.2mm² (AWG24), Max.1.5mm² (AWG16) - Terminale innestabile: Supporto - Bus di fondo: Ridondanza del doppio bus - Installazione: Guida DIN 35mm - Dimensione: 119*14*80mm - Certificazione del prodotto: Certificazione CE Parametri di ingresso - Numero di canali: 8 canali di ingresso corrente - Gamma di ingresso: 0~20mA/4~20mA - Risoluzione: 16 bit (incluso il bit del simbolo) - Tempo di transizione: 8ms/8 canali (il livello del filtro è 0) - Impedenza di ingresso: ≤300Ω - Errore di linearità: ≤±0.01% - Errore di temperatura: ≤±0.005%/K - Ripetibilità: ≤±0.05% (@25℃) - Errore di misurazione: ≤±0.2% (@25℃), ≤±0.4% (@-35℃~60℃) - Diagnosi del modulo: Guasto ADC: supporto, Rilevamento linea interrotta: supporto, Sovraccarico /Sottocarico: supporto Parametri ambientali - Temperatura di funzionamento in installazione orizzontale: -35℃~60℃ - Temperatura di funzionamento in installazione verticale: -35℃~50℃ - Temperatura di stoccaggio: -40℃~85℃ - Umidità ambientale: 5%~95%RH (Senza condensa) - Altitudine di installazione: <2000m - Grado di inquinamento: Ⅱ - Grado di protezione: IP20 - Proprietà meccaniche: Conforme a IEC60068-2-6, IEC6008-2-27 - Resistenza all'isolamento: Conforme a IEC61131-2 - Prestazioni EMC: Conforme a IEC61131-2, IEC61000-4 (ESD: Scarica a contatto ±6kV, Livello di prestazione A; Scarica in aria ±8kV, Livello di prestazione A) SURGE: Modalità comune ±2kV, Livello di prestazione A EFT: ±2kV, Livello di prestazione A) - Canali: 8 ingressi di corrente - Gamma di ingresso: 0~20mA / 4~20mA - Risoluzione: 16 bit - Consumo di corrente: 52mA@5VDC - Installazione: Guida DIN 35mm - Dimensioni: 119*14*80mm - Temperatura di funzionamento: -35℃~60℃ (orizzontale), -35℃~50℃ (verticale) - Temperatura di stoccaggio: -40℃~85℃ - Protezione: IP20 - Certificazione: CE
