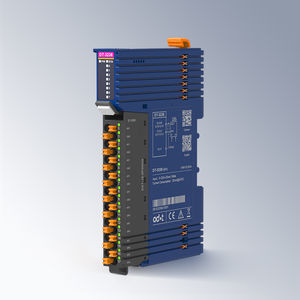

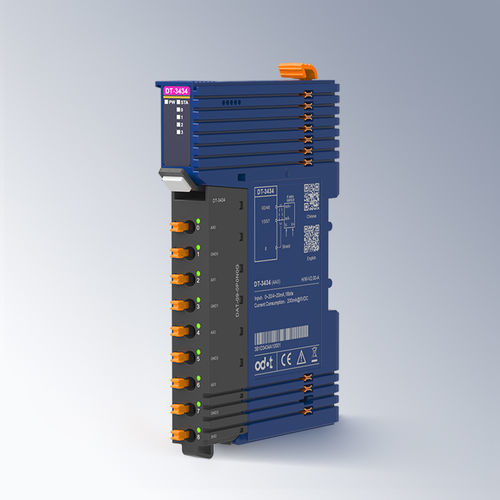

Modulo di ingresso analogico DT-3434

4 canalia 4 ingressi analogicidi corrente

Panoramica del prodotto: - Modulo di ingresso corrente a 4 canali 0&4~20mA, 16 bit Caratteristiche del modulo: - Il modulo supporta l'acquisizione del segnale di corrente su 4 canali. - Gamma di ingresso: acquisizione del segnale di corrente 0~20mA o 4~20mA, risoluzione di 16 bit. - Il modulo dispone di 4 indicatori di ingresso analogico. - Il segnale di ingresso del modulo è isolato tra i canali. - Bus di fondo ridondante ad alta velocità con blocchi terminali estraibili. Parametri tecnici: Parametri generali - Consumo di corrente: 200mA@5VDC - Diametro del cablaggio: Min.0.2mm²(AWG24), Max.1.5mm²(AWG16) - Terminale estraibile: Supporto - Bus di fondo: Ridondanza del doppio bus - Installazione: Guida DIN 35mm - Dimensione: 119*14*80mm - Certificazione del prodotto: Certificazione CE Parametri di ingresso - Numero di canali: Ingresso corrente a 4 canali - Gamma di ingresso: 0~20mA/4~20mA - Risoluzione: 16 bit (incluso il bit del simbolo) - Tempo di transizione: 2ms/4 canali (il livello del filtro è 0) - Impedenza di ingresso: 120Ω - Errore di linearità: ≤±0.01% - Errore di temperatura: ≤±0.005%/K - Ripetibilità: ≤±0.05% (@25℃) - Errore di misurazione: ≤±0.2% (@25℃), ≤±0.4% (@-35℃~60℃) - Diagnosi del modulo: Guasto ADC: supporto, Rilevamento linea interrotta: supporto, Sovraccarico /Sottocarico: supporto Parametri ambientali - Temperatura di funzionamento in installazione orizzontale: -35℃~60℃ - Temperatura di funzionamento in installazione verticale: -35℃~50℃ - Temperatura di stoccaggio: -40℃~85℃ - Umidità ambientale: 5%~95%RH (Senza condensa) - Altitudine di installazione: <2000m - Grado di inquinamento: Ⅱ - Grado di protezione: IP20 - Proprietà meccaniche: Conforme a IEC60068-2-6, IEC6008-2-27 - Resistenza all'isolamento: Conforme a IEC61131-2 - Prestazioni EMC: Conforme a IEC61131-2, IEC61000-4 (ESD: Scarica a contatto ±6kV, Livello di prestazione A; Scarica in aria ±8kV, Livello di prestazione A; SURGE: Modalità comune ±2kV, Livello di prestazione A; EFT: ±2kV, Livello di prestazione A) Specifiche chiave: - Ingresso corrente a 4 canali (0~20mA/4~20mA) - Risoluzione di 16 bit - Isolamento tra canali - Bus di fondo ridondante ad alta velocità - Blocchi terminali estraibili - Certificato CE - Temperatura di funzionamento: -35℃~60℃ (orizzontale), -35℃~50℃ (verticale) - Grado di protezione: IP20
