Guida di flangiatura RH

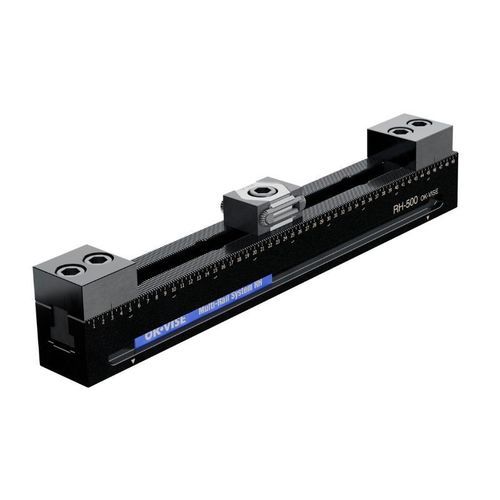

Guida di flangiatura - RH - OK-VISE
Guida di flangiatura - RH - OK-VISE
Guida di flangiatura - RH - OK-VISE - immagine - 2
Guida di flangiatura - RH - OK-VISE - immagine - 3
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di OK-VISE

Descrizione

Panoramica
  • Sistema di guida per morsettatura multipla progettato per adattarsi rapidamente a diverse dimensioni dei pezzi e applicazioni. Il Multi-Rail RH è compatibile con i moduli di serraggio della serie F e consente la rapida riconfigurazione dei componenti per produzioni di serie e officine.


Dati tecnici
  • Compatibile con i moduli di serraggio serie F
  • Forza di serraggio massima: fino a 10 ton
  • Passo dentatura: 2,5 mm
  • Dimensione profilo: 60 × 60 mm
  • Fori di posizionamento: 2 × Ø16 mm H7
  • Lunghezze disponibili: 400–800 mm
  • Precisione (dentatura rispetto al foro di posizionamento): ±0,02 mm


Set Multi-Rail RH (tabella)
Codice set | Lunghezza (mm) | Tipo faccia | N (morsetti) | Modello morsetto | N (fermi) | Modello fermo | N (pezzi) | Area max. per pezzi (mm) | Kit bulloni di installazione | Dimensioni / PDF | File Step (3D)
  • SRH-400-FS1S2 | 400 | Liscia | 1 | RHC-FS1 | 2 | RHS-S1 | 2 | 220 | Incluso | 10007378.pdf | SRH-400-FS1S2.stp
  • SRH-500-FS1S2 | 500 | Liscia | 1 | RHC-FS1 | 2 | RHS-S1 | 2 | 320 | Incluso | 10007378.pdf | SRH-500-FS1S2.stp
  • SRH-600-FS2S3 | 600 | Liscia | 2 | RHC-FS1 | 3 | RHS-S1 | 4 | 300 | Incluso | 10007378.pdf | SRH-600-FS2S3.stp
  • SRH-700-FS2S3 | 700 | Liscia | 2 | RHC-FS1 | 3 | RHS-S1 | 4 | 400 | Incluso | 10007378.pdf | SRH-700-FS2S3.stp
  • SRH-800-FS2S3 | 800 | Liscia | 2 | RHC-FS1 | 3 | RHS-S1 | 3 | 500 | Incluso | 10007378.pdf | SRH-800-FS2S3.stp
  • SRH-400-FR1R2 | 400 | Dentellata | 1 | RHC-FR1 | 2 | RHS-R1 | 2 | 220 | Incluso | 10007378.pdf | SRH-400-FR1R2.stp
  • SRH-500-FR1R2 | 500 | Dentellata | 1 | RHC-FR1 | 2 | RHS-R1 | 4 | 320 | Incluso | 10007378.pdf | SRH-500-FR1R2.stp
  • SRH-600-FR2R3 | 600 | Dentellata | 2 | RHC-FR1 | 3 | RHS-R1 | 4 | 300 | Incluso | 10007378.pdf | SRH-600-FR2R3.stp
  • SRH-700-FR2R3 | 700 | Dentellata | 2 | RHC-FR1 | 3 | RHS-R1 | 4 | 400 | Incluso | 10007378.pdf | SRH-700-FR2R3.stp
  • SRH-800-FR2R3 | 800 | Dentellata | 2 | RHC-FR1 | 3 | RHS-R1 | 4 | 500 | Incluso | 10007378.pdf | SRH-800-FR2R3.stp


Installazione
  • Ogni set Multi-Rail include il kit bulloni necessario per l'installazione su piattaforma a griglia. Per tavoli a incastro a T sono richiesti componenti di installazione alternativi.


Note
  • La spaziatura nominale della dentatura è 2,50015 mm; ad esempio, 200 dentature corrispondono a una spaziatura nominale di 500,030 mm. Considerare questo valore nella programmazione delle posizioni dei fermi.
  • Il primo foro di riferimento può essere usato come punto di riferimento per il posizionamento o la programmazione CAM.


Opzioni di configurazione
  • È possibile creare configurazioni personalizzate combinando diversi moduli della famiglia Multi-Rail per adattare la guida alle dimensioni dei pezzi e ai requisiti di serraggio.


Specifiche
  • Dimensione profilo: 60 × 60 mm
  • Passo dentatura: 2,5 mm
  • Fori di posizionamento: 2 × Ø16 mm H7
  • Lunghezze disponibili: 400, 500, 600, 700, 800 mm
  • Forza di serraggio massima: fino a 10 ton
  • Precisione (dentatura rispetto al foro di posizionamento): ±0,02 mm
