Guida di flangiatura RL

Descrizione

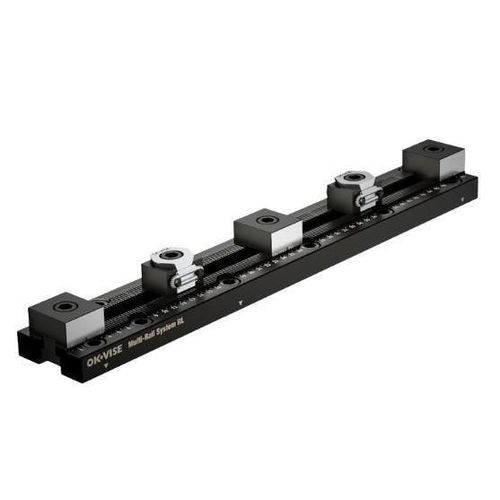

Sistema di morsa multi-serraggio flessibile progettato per il bloccaggio ripetibile dei pezzi e per aumentare la produttività. Il Multi-Rail RL si adatta a diverse dimensioni dei pezzi; i suoi componenti modulari sono riutilizzabili e possono essere riconfigurati rapidamente per varie applicazioni e pezzi.

Dati tecnici

• Struttura: due pezzi individuali che formano un'unica guida
• Altezza: 25 mm
• Compatibilità: moduli di serraggio serie B e D; utilizza gli stessi moduli di montaggio della guida RM
• Forza massima di serraggio: fino a 6 tonnellate

Tabella: Set Multi-Rail RL
Intestazioni tabella: Codice set | Immagine | Lunghezza (mm) | Tipo faccia | N (Morsetti) | Modello morsetto | N (Fermi) | Modello fermo | N (Pezzi) | Area max per pezzi (mm) | Kit bulloni di installazione | Dimensioni | File Step (3D) Dettagli
SRL-300-DS1S2 | SRL-300-DS1S2-560x263.png | 300 | Liscia | 1 | RMC-DS | 2 | RMS-S | 2 | 175 | Incluso | (disegni PDF disponibili) | SRL-300-DS1S2.stp
SRL-400-DS1S2 | SRL-400-DS1S2-560x263.png | 400 | Liscia | 1 | RMC-DS | 2 | RMS-S | 2 | 275 | Incluso | (disegni PDF disponibili) | SRL-400-DS1S2.stp
SRL-300-DR1R2 | SRL-300-DS1S2-560x263.png | 300 | Dentellata | 1 | RMC-DR | 2 | RMS-R2 | 2 | 175 | Incluso | (disegni PDF disponibili) | SRL-300-DR1R2.stp
SRL-400-DR1R2 | SRL-400-DS1S2-560x263.png | 400 | Dentellata | 1 | RMC-DR | 2 | RMS-R2 | 2 | 275 | Incluso | (disegni PDF disponibili) | SRL-400-DR1R2.stp

Note

• La spaziatura nominale delle dentellature è 2,50015 mm; ad esempio, 200 dentellature corrispondono a una spaziatura nominale di 500,030 mm. Considerare questo valore quando si programmano le posizioni dei fermi.
• Il primo foro di localizzazione può essere utilizzato come punto di riferimento per il posizionamento o la programmazione CAM.

Opzioni di configurazione
Oltre ai set predefiniti disponibili su questa pagina prodotto, è possibile creare configurazioni personalizzate combinando diversi moduli della famiglia Multi-Rail. Questo consente di adattare la configurazione della guida alle dimensioni dei pezzi e ai requisiti di serraggio specifici.

Specifiche

• Nome prodotto: Multi-Rail RL
• Struttura: due pezzi individuali che formano un'unica guida
• Altezza: 25 mm
• Compatibilità: moduli di serraggio serie B e D; utilizza gli stessi moduli di montaggio della guida RM
• Forza massima di serraggio: fino a 6 tonnellate
• Codici set e lunghezze disponibili: SRL-300-DS1S2 (300 mm), SRL-400-DS1S2 (400 mm), SRL-300-DR1R2 (300 mm dentellato), SRL-400-DR1R2 (400 mm dentellato)
• Incluso: kit bulloni di installazione per piano a griglia (l'installazione su scanalatura a T richiede componenti separati)
