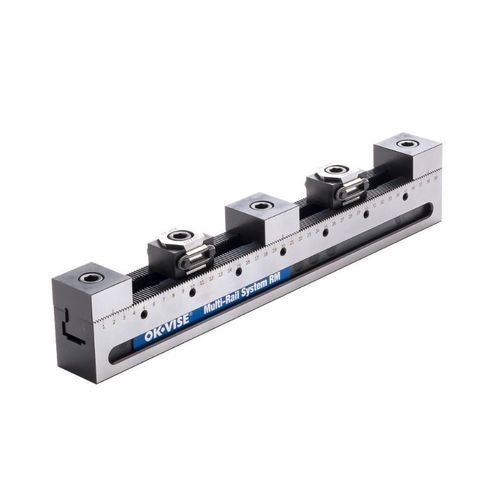

Sistema di serraggio sistema a rotaia RM

meccanicoper scanalatura a Tper lavorazione

Panoramica
Sistema di guida multi-morsetto flessibile progettato per aumentare la produttività di fresatura consentendo una rapida riconfigurazione per diverse dimensioni del pezzo. Multi-Rail RM è compatibile con i moduli di serraggio serie D e B e propone versioni con faccia liscia o dentata per una presa versatile.

Dati tecnici

• Compatibilità: moduli di serraggio serie D e B
• Forza di serraggio massima: fino a 6 tonnellate (60 kN)
• Passo dentatura: 2,5 mm
• Dimensione profilo: 44 × 50 mm
• Lunghezze standard: 100–850 mm
• Precisione di posizionamento (dentatura al foro di posizione): ±0,01 mm (fino a RM-700)

Installazione
Ogni kit Multi-Rail elencato include il set di bulloni necessario per l’installazione su una piastra a griglia. Per il montaggio su tavola a scanalature a T sono necessari componenti di fissaggio separati, disponibili su richiesta.

Kit Multi-Rail RM

• SRM-300-DS1S2 — 300 mm; faccia liscia; 1 × RMC-DS; 2 × RMS-S; 2 pezzi; area max 175 mm; set bulloni incluso; PDF: 10007377.pdf; STEP: SRM-300-DS1S2_details.stp
• SRM-400-DS2S3 — 400 mm; faccia liscia; 2 × RMC-DS; 3 × RMS-S; 4 pezzi; area max 190 mm; set bulloni incluso; PDF: 10007377.pdf; STEP: SRM-400-DS2S3_details.stp
• SRM-500-DS2S3 — 500 mm; faccia liscia; 2 × RMC-DS; 3 × RMS-S; 4 pezzi; area max 290 mm; set bulloni incluso; PDF: 10007377.pdf; STEP: SRM-500-DS2S3_details.stp
• SRM-600-DS2S3 — 600 mm; faccia liscia; 2 × RMC-DS; 3 × RMS-S; 4 pezzi; area max 390 mm; set bulloni incluso; PDF: 10007377.pdf; STEP: SRM-600-DS2S3_details.stp
• SRM-700-DS3S4 — 700 mm; faccia liscia; 3 × RMC-DS; 4 × RMS-S; 6 pezzi; area max 405 mm; set bulloni incluso; PDF: 10007377.pdf; STEP: SRM-700-DS3S4_details.stp
• SRM-800-DS3S4 — 800 mm; faccia liscia; 3 × RMC-DS; 4 × RMS-S; 6 pezzi; area max 505 mm; set bulloni incluso; PDF: 10007377.pdf; STEP: SRM-800-DS3S4_details.stp
• SRM-300-DR1R2 — 300 mm; faccia dentata; 1 × RMC-DR; 2 × RMS-R2; 2 pezzi; area max 175 mm; set bulloni incluso; PDF: 10007377.pdf; STEP: SRM-300-DR1R2_details.stp
• SRM-400-DR2R3 — 400 mm; faccia dentata; 2 × RMC-DR; 3 × RMS-R2; 4 pezzi; area max 190 mm; set bulloni incluso; PDF: 10007377.pdf; STEP: SRM-400-DR2R3_details.stp
• SRM-500-DR2R3 — 500 mm; faccia dentata; 2 × RMC-DR; 3 × RMS-R2; 4 pezzi; area max 290 mm; set bulloni incluso; PDF: 10007377.pdf; STEP: SRM-500-DR2R3_details.stp
• SRM-600-DR2R3 — 600 mm; faccia dentata; 2 × RMC-DR; 3 × RMS-R2; 4 pezzi; area max 390 mm; set bulloni incluso; PDF: 10007377.pdf; STEP: SRM-600-DR2R3_details.stp
• SRM-700-DR3R4 — 700 mm; faccia dentata; 3 × RMC-DR; 4 × RMS-R2; 6 pezzi; area max 405 mm; set bulloni incluso; PDF: 10007377.pdf; STEP: SRM-700-DR3R4_details.stp
• SRM-800-DR3R4 — 800 mm; faccia dentata; 3 × RMC-DR; 4 × RMS-R2; 6 pezzi; area max 505 mm; set bulloni incluso; PDF: 10007377.pdf; STEP: SRM-800-DR3R4_details.stp

Opzioni di configurazione
I kit possono essere configurati combinando moduli diversi della famiglia Multi-Rail per adattarsi alle dimensioni del pezzo e alle necessità di serraggio. Sono possibili configurazioni su misura per geometrie non standard.

Note

• Il passo nominale della dentatura è 2,50015 mm (ad es. 200 denti ≈ 500,030 mm) — considerare questo valore nella programmazione delle posizioni dei finecorsa.
• Il primo foro di localizzazione può essere utilizzato come punto di riferimento per il posizionamento manuale o la programmazione CAM.

Specifiche tecniche

• Compatibilità: moduli di serraggio serie D e B
• Forza di serraggio massima: fino a 6 tonnellate (60 kN)
• Passo dentatura: 2,5 mm (spaziatura nominale 2,50015 mm)
• Dimensione profilo: 44 × 50 mm
• Lunghezze standard: 100–850 mm
• Precisione di posizionamento: ±0,01 mm (fino a RM-700)
• Codici kit disponibili: SRM-300…SRM-800 (varianti lisce e dentate)
