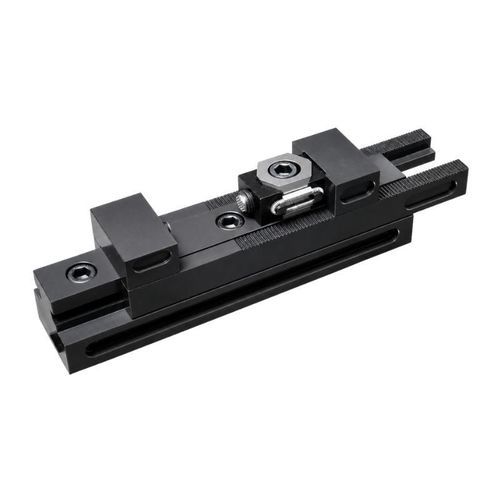

Unità di bloccaggio meccanica CRH-K250
forarotaieper apparecchi di misuraper lavorazione

Unità di bloccaggio meccanica - CRH-K250 - OK-VISE - forarotaie / per apparecchi di misura / per lavorazione
Unità di bloccaggio meccanica - CRH-K250 - OK-VISE - forarotaie / per apparecchi di misura / per lavorazione
Unità di bloccaggio meccanica - CRH-K250 - OK-VISE - forarotaie / per apparecchi di misura / per lavorazione - immagine - 2
Unità di bloccaggio meccanica - CRH-K250 - OK-VISE - forarotaie / per apparecchi di misura / per lavorazione - immagine - 3
Unità di bloccaggio meccanica - CRH-K250 - OK-VISE - forarotaie / per apparecchi di misura / per lavorazione - immagine - 4
Unità di bloccaggio meccanica - CRH-K250 - OK-VISE - forarotaie / per apparecchi di misura / per lavorazione - immagine - 5
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di OK-VISE

Caratteristiche

Tipo
meccanica
Applicazioni
per lavorazione, forarotaie, per apparecchi di misura
Altre caratteristiche
modulare, flottante, multipla, amovibile, auto-orientabile

Descrizione

Panoramica
L'unità di bloccaggio combo-rail CRH-K250 offre tre modalità operative configurabili: flottante, centrante e morsetto macchina. Tiene pezzi da 0 a 120 mm e l'altezza della base è di 50 mm. La modalità operativa si cambia sostituendo le ganasce o i componenti a cuneo forniti.

Caratteristiche principali
  • Modello: CRH-K250
  • Famiglia prodotto: serie CRH-K (unità Combo-Rail)
  • Modalità operative: flottante, centrante, morsetto macchina
  • Campo di serraggio: 0–120 mm
  • Altezza base: 50 mm
  • Include ganasce e componenti a cuneo intercambiabili
  • Peso: 5360 g
  • Dimensioni: disegni PDF disponibili
  • CAD 3D: file STEP (STP) disponibile


Dettagli tecnici
  • Tipo: CRH-K250
  • Pezzo min–max: 0–120 mm
  • Peso: 5360 g
  • Dimensioni: vedi disegni PDF nella documentazione
  • File 3D: STEP (STP) disponibile


Applicazioni tipiche
  • Attrezzaggi per lavorazioni CNC e fresatura
  • Postazioni di controllo e assemblaggio
  • Attrezzaggi flessibili che richiedono più modalità di serraggio


Documentazione e ordini
Disegni PDF e file STEP (STP) forniti per integrazione e verifica. Richiedere ganasce, cunei di ricambio o informazioni d'ordine al fornitore.
