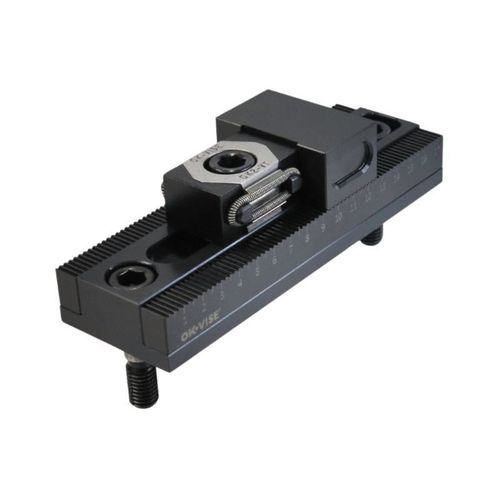

Guida di flangiatura GCS-DS3

Descrizione del prodotto
Moduli morsetto unidirezionali per sistema a griglia destinati al bloccaggio industriale. I moduli consentono il montaggio a più angolazioni oltre 0° e 90°. Il morsetto e la guida di base sono combinati in un'unica unità per semplificare l'installazione e l'allineamento. Disponibile con ganasce lisce (GCS-DS3) o dentate (GCS-DR3).

Dettagli
Tipo | Tipo di ganascia | A | Peso in g approx. | Dimensioni | STEP (3D)
GCS-DS3 | Liscia | 10-68 | 1 990 | Disegni PDF disponibili | STEP (3D) disponibile
GCS-DR3 | Dentata | 10-68 | 1 990 | Disegni PDF disponibili | STEP (3D) disponibile

Informazioni aggiuntive

• Famiglia di prodotto: Grid System
• Orientamento del modulo: unidirezionale, angoli di montaggio flessibili (non limitato a 0° e 90°)
• Progetto: morsetto e guida di base combinati in un'unica unità per montaggio semplificato
• Opzioni ganasce: Liscia (GCS-DS3) e Dentata (GCS-DR3)
• Campo di serraggio / dimensione A: 10–68
• Peso approssimativo: 1 990 g
• CAD/3D: file STEP (3D) disponibili per il download
• Disegni tecnici: disegni PDF disponibili per il prodotto

Specifiche tecniche

• Brand: OK-VISE®
• Modelli riportati in questa pagina: GCS-DS3, GCS-DR3
• Tipi di ganascia: Liscia (DS3), Dentata (DR3)
• A (campo di serraggio): 10-68
• Peso (approx.): 1 990 g
• Unità combinata morsetto + guida di base
• Angoli di montaggio flessibili oltre 0° e 90°
• File STEP (3D) e disegni PDF forniti (file disponibili nelle risorse prodotto)
