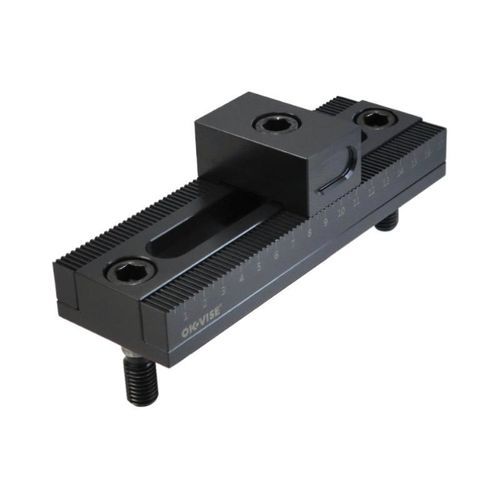

Sistema d’arresto rettangolare GS-SA1

Descrizione
Questo modulo è progettato come arresto regolabile quando due pezzi vengono bloccati utilizzando una singola morsa posizionata al centro. Consente un posizionamento variabile su fissaggi a griglia modulari per adattarsi a diverse lunghezze dei pezzi. Ad esempio, su un passo di griglia 50×50 mm è necessaria una regolazione minima di 50 mm per bloccare tutte le dimensioni dei pezzi.

Dettagli (tabella)

• Tipi: GS-SA1, GS-SA2
• GS-SA1 — A: 15–75 mm; B: 100 mm; C: 125 mm; Peso appross.: 1.410 g; STEP 3D e disegni PDF disponibili
• GS-SA2 — A: 15–125 mm; B: 150 mm; C: 175 mm; Peso appross.: 1.740 g; STEP 3D e disegni PDF disponibili

Immagini incluse nella pagina prodotto

• Immagine principale: GS-SA2_01.png (800×800)
• Altre immagini nella pagina (illustrative): GS-SXY_D-1.webp, IMG_4681-scaled, GRID_2B-scaled

Caratteristiche tecniche / specifiche

• Famiglia prodotto: Modulo arresto regolabile per OK-VISE® Grid System
• Scopo: modulo arresto regolabile adatto al bloccaggio di due pezzi con una singola morsa centrale
• Nota di progetto: su un passo di griglia 50×50 mm è necessaria una regolazione minima di 50 mm per bloccare tutte le dimensioni dei pezzi
• Tipi disponibili: GS-SA1 e GS-SA2
• GS-SA1 – Campo regolabile A: 15–75 mm; B: 100 mm; C: 125 mm; Peso appross.: 1.410 g; STEP 3D disponibile
• GS-SA2 – Campo regolabile A: 15–125 mm; B: 150 mm; C: 175 mm; Peso appross.: 1.740 g; STEP 3D disponibile
• File CAD / STEP e disegni PDF forniti (dati 3D disponibili)
