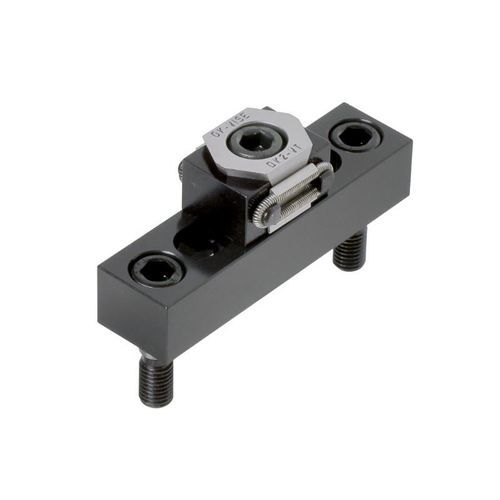

Unità di bloccaggio meccanica GCD-D series

forarotaieper scanalatura a Tmodulare

Panoramica del prodotto
Questo modulo di serraggio integra un binario con lunga scanalatura a T e una ganascia per fornire posizionamento e serraggio bidirezionale su tavole di bloccaggio a griglia. La scanalatura a T consente che le dimensioni del pezzo a sinistra e a destra della ganascia siano indipendenti dall'azione di serraggio. Nota: la variante del binario liscio non presenta dentellatura.

Caratteristiche principali

• Modulo di serraggio per sistema a griglia bidirezionale per attrezzaggi industriali
• Binario con lunga scanalatura a T combinato con una ganascia
• La configurazione della scanalatura garantisce che le dimensioni sinistra/destra del pezzo non influenzino il serraggio
• Tipi di ganascia disponibili: dentata (GCD-DR1), liscia (GCD-DS1) e pezzo aggiuntivo (GCD-DT1)
• Campo operativo A: 8–71 mm (GCD-DR1, GCD-DS1); 10–69 mm (GCD-DT1)
• Esempi dimensioni B (Bmin / Bopt / Bmax): 42 / 45 / 49 mm (GCD-DR1, GCD-DS1); 46 / 49 / 53 mm (GCD-DT1)
• Peso circa: 760 g (GCD-DR1, GCD-DS1), 780 g (GCD-DT1)
• File STEP (3D) e disegni PDF disponibili per varianti selezionate

Specifiche tecniche

• GCD-DR1 — Tipo ganascia: Dentata; A: 8–71 mm; Bmin/Bopt/Bmax: 42/45/49 mm; Peso: circa 760 g; STEP (3D): disponibile
• GCD-DS1 — Tipo ganascia: Liscia; A: 8–71 mm; Bmin/Bopt/Bmax: 42/45/49 mm; Peso: circa 760 g; STEP (3D): disponibile
• GCD-DT1 — Tipo: Pezzo aggiuntivo; A: 10–69 mm; Bmin/Bopt/Bmax: 46/49/53 mm; Peso: circa 780 g; STEP (3D): non elencato

Applicazioni e compatibilità
Questo modulo è progettato per tavole di bloccaggio, attrezzaggi per lavorazioni CNC e sistemi di serraggio modulari che richiedono regolazione bidirezionale e posizionamento ripetibile. Compatibile con tavole a griglia e a scanalatura a T mediante adeguata bulloneria di montaggio.

Documentazione e ordini
Specificare la variante richiesta (GCD-DR1, GCD-DS1 o GCD-DT1) al momento dell'ordine. Sono disponibili file STEP 3D e disegni PDF per agevolare l'integrazione; contattare il fornitore per accesso e informazioni d'ordine.
