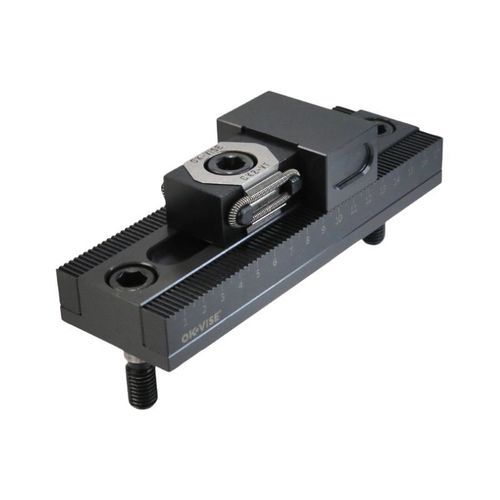

Unità di bloccaggio manuale GCS-D series

per lavorazioneper pezzi da lavoraremodulare

Descrizione
Moduli di serraggio per impiego unidirezionale. Ogni modulo si monta su una guida di base con dentatura inclinata, consentendo l'applicazione di forze di serraggio affidabili in una sola direzione. Disponibili con ganasce dentate o lisce; forniti con file CAD e disegni per integrazione in sistemi di bloccaggio modulari come OK-VISE® Grid System.

Categorie

• Sistema a griglia
• Multi-Rail RL

Varianti e dimensioni

• GCS-DR1 — Ganascia dentata; A: 10-45 mm; B: 100 mm; C: 125 mm; Peso: ca. 1 620 g; PDF e STEP disponibili.
• GCS-DR2 — Ganascia dentata; A: 10-95 mm; B: 150 mm; C: 175 mm; Peso: ca. 1 940 g; PDF e STEP disponibili.
• GCS-DS1 — Ganascia liscia; A: 10-45 mm; B: 100 mm; C: 125 mm; Peso: ca. 1 620 g; PDF e STEP disponibili.
• GCS-DS2 — Ganascia liscia; A: 10-95 mm; B: 150 mm; C: 175 mm; Peso: ca. 1 940 g; PDF e STEP disponibili.

Immagini aggiuntive del prodotto
Sono fornite più immagini del prodotto e di applicazione che mostrano le diverse varianti, i tipi di ganascia e esempi di montaggio.

Caratteristiche tecniche

• Guida di base con dentatura inclinata progettata per serraggio unidirezionale.
• Varianti disponibili: GCS-DR1, GCS-DR2, GCS-DS1, GCS-DS2.
• Tipi di ganascia: Dentata (varianti DR) e Liscia (varianti DS).
• Campo di serraggio A: 10-45 mm (DR1/DS1) o 10-95 mm (DR2/DS2).
• Dimensioni B / C: 100 / 125 mm (A 10-45) e 150 / 175 mm (A 10-95).
• Pesi approssimativi: 1 620 g (varianti 10-45) e 1 940 g (varianti 10-95).
• File CAD STEP e disegni PDF disponibili per tutte le varianti elencate.
• Progettato per integrazione in OK-VISE® Grid System e configurazioni modulari Multi-Rail.
