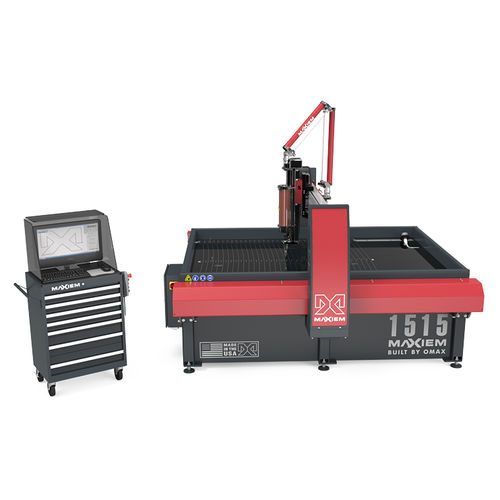

Macchina da taglio a getto d'acqua abrasivo MAXIEM 1515X

per metalloper materie plasticheper vetro

Panoramica
Il MAXIEM 1515X è un jet d'acqua abrasivo che offre le prestazioni di un sistema waterjet completo in un ingombro compatto. Adatto a spazi di produzione ridotti e al rapido prototipo, il sistema include pompa e software IntelliMAX Premium.

Punti chiave

• Area di taglio: 5' 2" x 5' 2" (1.57 m x 1.57 m)
• Precisione posizionale lineare: ±0.003" (±0.076 mm)
• Ripetibilità: ±0.001" (±0.025 mm)

Caratteristiche standard

• Software OMAX IntelliMAX Premium
• Controller all-in-one con schermo da 23"
• Azionamento a trazione IntelliTRAX protetto da coperture in acciaio rivestito
• Asse Z motorizzato programmabile con ugello OMAX MAXJET 5i
• IntelliVISOR Mobile per monitoraggio, notifiche e pausa remota (iOS, Android)

Vantaggi OMAX

• Nessuna zona interessata da calore né sollecitazioni meccaniche durante il taglio
• Lavorazione di un'ampia gamma di materiali ed spessori (metalli, compositi, vetro, plastiche)
• Nessun cambio utensile e fissaggio minimale per ridurre i tempi di set-up

Servizio e formazione

• 1 anno di formazione gratuita
• 1 anno di aggiornamenti software gratuiti
• Garanzia limitata 1 anno / 2000 ore
• 1 giorno di formazione on-site all'installazione

Dimensioni e specifiche
Ingombro (con pompa e controller): 13' 3" x 12' 5" (4.04 m x 3.78 m)
Altezza (con tubazioni): 10' 6" (3.20 m)
Peso operativo: 14,114 lb (6402 kg)
Dimensione tavolo: 7' 4" x 5' 8" (2.24 m x 1.73 m)
Corsa di taglio X-Y: 5' 2" x 5' 2" (1.57 m x 1.57 m)
Corsa asse Z (motorizzato): 12" (304 mm)

Informazioni sulla pompa

• Funzionamento continuo a 50.000 psi per velocizzare la lavorazione dei pezzi
• Progetto affidabile: oltre 500 ore di taglio tra le manutenzioni (in base alla configurazione)
• Tecnologia avanzata della pompa che riduce i costi operativi e prolunga la vita utile

Accessori (esemplificativi)

• Seguitore di terreno con rilevamento collisione
• Rilevatore laser di feature
• OMAX Drill Head per foratura di compositi/laminati
• Assistenza con vuoto per materiali fragili
• Sistemi di alimentazione abrasiva in bulk e rimozione solida a velocità variabile
• Chiller, filtro laminare, osmosi inversa e opzioni di riciclo acqua
• Testa di taglio multi-asse VersaJET (0–60°)

Note
Il sistema include pompa e software IntelliMAX Premium. Gli accessori possono ridurre la corsa. Le specifiche di precisione sono misurate a 72°F (22°C).

Caratteristiche tecniche

• Modello: MAXIEM 1515X
• Produttore: OMAX
• Area di taglio (X-Y): 5' 2" x 5' 2" (1.57 m x 1.57 m)
• Corsa asse Z (motorizzato): 12" (304 mm)
• Dimensione tavolo: 7' 4" x 5' 8" (2.24 m x 1.73 m)
• Ingombro (con pompa e controller): 13' 3" x 12' 5" (4.04 m x 3.78 m)
• Peso operativo: 14,114 lb (6402 kg)
• Carico massimo supportato: 300 lbs/sq ft (1,465 kg/sq m)
• Elettrico: 3-Phase, 380-480 VAC ±10%, 50-60 Hz
• Pressione nominale pompa: 50,000 psi (configurazioni disponibili)
• Velocità: fino a 500 in/min (12.7 m/min)
• Precisione posizionale lineare: ±0.003" (±0.076 mm)
• Ripetibilità: ±0.001" (±0.025 mm)
