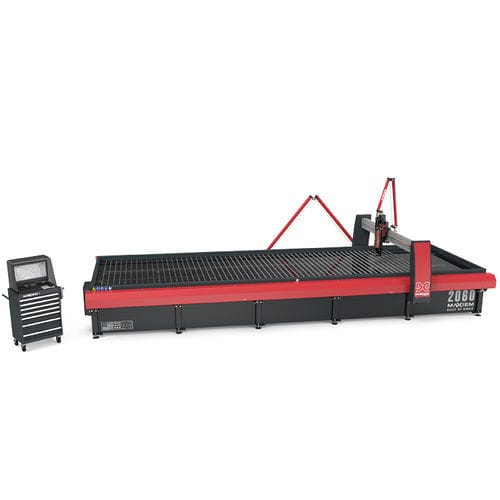

Macchina da taglio a getto d'acqua MAXIEM 2060X

a getto d'acqua abrasivoper vetroper compositi

Panoramica
Il MAXIEM 2060X è un sistema di taglio a getto d'acqua abrasivo progettato per materiali sovradimensionati e lunghe serie produttive. Area di taglio: 20' 6" x 6' 7" (6,24 m x 2,00 m). Precisione di posizione lineare: ±0.003" (±0,076 mm).

Punti chiave

• Area di taglio: 20' 6" x 6' 7" (6,24 m x 2,00 m)
• Precisione di posizione lineare: ±0.003" (±0,076 mm)
• Ripetibilità: ±0.001" (±0,025 mm)

Caratteristiche standard

• Software OMAX IntelliMAX Premium
• Controller all-in-one con schermo da 23"
• IntelliTRAX traction drive all'interno delle travi X-Y, completamente chiuso
• Asse Z motorizzato programmabile con ugello OMAX MAXJET 5i
• Impianto idraulico rigido tipo forbice
• IntelliVISOR Mobile per monitoraggio (iOS e Android)

Vantaggi OMAX

• Nessuna zona interessata dal calore o sollecitazioni meccaniche
• Possibilità di lavorare metalli, compositi, vetro e plastiche su ampi range di spessore
• Nessun cambio utensile e fissaggi minimi per ridurre i tempi di set-up

Assistenza e formazione

• 1 anno di formazione gratuita
• 1 anno di aggiornamenti software gratuiti
• Garanzia limitata 1 anno / 2000 ore
• 1 giorno di formazione in loco all'installazione

Dimensioni e prestazioni (riepilogo)
Ingombro (con pompa e controller): 28' 9" x 12' 11" (8,76 m x 3,94 m). Altezza (plumbing a forbice): 8' 10" (2,69 m). Peso operativo: 39.553 lb (17.941 kg). Peso serbatoio vuoto: 10.500 lb (4.763 kg). Corsa di taglio X-Y: 20' 6" x 6' 7" (6,24 m x 2,00 m). Corsa Z (motorizzata): 12" (304 mm). Dimensione tavolo: 22' 9" x 7' (6,93 m x 2,13 m). Velocità tipica: fino a 500 in/min (12,70 m/min).

Specifiche modello (selezionate)

• Supporti a slat: 4" x 14Ga acciaio zincato (102 mm x 2 mm)
• Carico massimo supportato: 300 lbs/sq ft (1.465 kg/sq meter)
• Elettrico: 3-Phase, 380-480 VAC ±10%, 50-60 Hz
• Livello di rumore (taglio sommerso): < 80 dBA a 1 m

Informazioni pompa (riepilogo)
Funzionamento continuo a 50.000 psi per una lavorazione più rapida dei pezzi. Pompa con design affidabile per oltre 500 ore di taglio tra manutenzioni. Tecnologia avanzata che riduce i costi di esercizio e aumenta la vita utile della pompa.

Configurazioni pompa (selezionate)

• MAXIEM 40 HP (30 kW) — MAX Jet Power 34 HP (25 kW), 50.000 psi, orifizio 0.015" / portata 1.09 gpm (0.41 mm / 4.13 lpm)
• MAXIEM 30 HP (22 kW) — MAX Jet Power 25.5 HP (19 kW), 50.000 psi, orifizio 0.014" / portata 0.84 gpm (0.36 mm / 3.18 lpm)
• MAXIEM 20 HP (15 kW) — MAX Jet Power 17 HP (12.5 kW), 50.000 psi, orifizio 0.011" / portata 0.52 gpm (0.28 mm / 1.97 lpm)

Accessori (esempi)

• Accessori asse Z: Collision Sensing Terrain Follower, Laser Feature Finder, OMAX Drill Head, Vacuum Assist
• Migliorie serbatoio: Bulk Abrasive Delivery System, Variable Speed Solid Removal System, Water Level Control, Clog Sensor
• Trattamento acqua: Chiller, Laminar Filter, Reverse Osmosis, Water Recycling System
• Taglio multi-asse: VersaJET (0–60°)

Specifiche tecniche

• Modello: MAXIEM 2060X
• Area di taglio (X-Y): 20' 6" x 6' 7" (6,24 m x 2,00 m)
• Dimensione tavolo: 22' 9" x 7' (6,93 m x 2,13 m)
• Ingombro (con pompa e controller): 28' 9" x 12' 11" (8,76 m x 3,94 m)
• Altezza (plumbing a forbice): 8' 10" (2,69 m)
• Peso operativo: 39.553 lb (17.941 kg)
• Corsa Z (motorizzata): 12" (304 mm)
• Precisione posizionale lineare: ±0.003" (±0,076 mm)
• Ripetibilità: ±0.001" (±0,025 mm)
• Carico massimo supportato: 300 lbs/sq ft (1.465 kg/sq meter)
• Pressione pompa tipica: 50.000 psi
