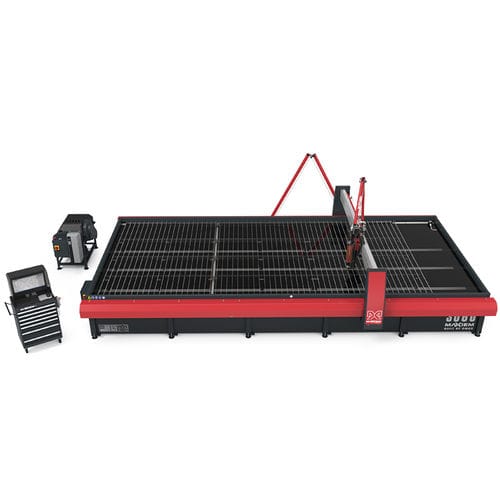

Macchina da taglio a getto d'acqua MAXIEM 3060X

a getto d'acqua abrasivoper metalloper materie plastiche

Presentazione
Il MAXIEM 3060X è un sistema di taglio a getto d'acqua abrasivo formato largo, progettato per pezzi complessi e produzioni ad alto volume. Combina un'ampia area di taglio X‑Y con capacità multi‑asse e asse Z motorizzato.

Specifiche chiave

• Area di taglio (X‑Y): 20' 6" x 10' 2" (6,24 m x 3,09 m)
• Precisione posizione lineare: ±0,003" (±0,076 mm)
• Ripetibilità: ±0,001" (±0,025 mm)
• Corsa asse Z (motorizzato): 12" (304 mm)
• Dimensione tavolo: 22' 9" x 10' 8" (6,93 m x 3,25 m)
• Sistema fornito con pompa e software IntelliMAX

Caratteristiche standard

• Controllo tramite OMAX IntelliMAX Premium software
• Controller tutto‑in‑uno con display da 23"
• IntelliTRAX traction drive all'interno delle travi X‑Y protetto da coperture in acciaio verniciato
• Asse Z motorizzato programmabile con ugello di precisione OMAX MAXJET 5i
• Impianto idraulico rigido di tipo forbice
• IntelliVISOR Mobile per monitoraggio e pause/avvisi remoti (iOS/Android)

Vantaggi

• Nessuna zona interessata dal calore né sollecitazioni meccaniche
• Lavora metalli, compositi, vetro e materie plastiche su un'ampia gamma di spessori
• Nessun cambio utensile e fissaggi minimi riducono i tempi di set‑up

Servizio e formazione

• 1 anno di formazione gratuita
• 1 anno di aggiornamenti software gratuiti
• Garanzia limitata 1 anno / 2.000 ore
• 1 giorno di formazione on‑site all'installazione

Dimensioni e specifiche macchina
Ingombro (con pompa e controller): 28' 6" x 16' 6" (8,69 m x 5,03 m)
Altezza (impianto tipo forbice): 8' 10" (2,69 m)
Peso operativo: 70.105 lb (31.799 kg)
Peso (serbatoio vuoto): 26.000 lb (11.793 kg)
Corsa X‑Y: 20' 6" x 10' 2" (6,24 m x 3,09 m)
Corsa Z (motorizzata): 12" (304 mm)
Dimensione tavolo: 22' 9" x 10' 8" (6,93 m x 3,25 m)

Informazioni sulla pompa
Operazione continua a 50.000 psi per una lavorazione più rapida; design affidabile con intervalli di manutenzione estesi per ridurre i costi operativi.

• Orifizi e portate raccomandate in base alla configurazione della pompa
• Disponibili più configurazioni di pompa (esempi: 20 HP / 30 HP / 40 HP)

Video (disponibili)

• MAXIEM Deep Dive
• MAXIEM Waterjet
• Meet the MAXIEM

Accessori (selezione)

• Accessori asse Z: Collision Sensing Terrain Follower, Laser Feature Finder, OMAX Drill Head, Terrain Follower, Vacuum Assist
• Migliorie serbatoio: Bulk Abrasive Delivery System, Variable Speed Solid Removal System, Water Level Control, Clog Sensor
• Trattamento acqua: Chiller System, Laminar Filter, Reverse Osmosis System, Water Recycling System
• Multi‑Asse: VersaJET per sbavature e taglio 3D fino a 60°

Specifiche tecniche

• Modello commerciale: MAXIEM 3060X
• Marca: OMAX
• Tipo: centro di lavorazione a getto d'acqua abrasivo
• Area di taglio (X‑Y): 20' 6" x 10' 2" (6,24 m x 3,09 m)
• Dimensione tavolo: 22' 9" x 10' 8" (6,93 m x 3,25 m)
• Corsa Z (motorizzata): 12" (304 mm)
• Precisione lineare: ±0,003" (±0,076 mm)
• Ripetibilità: ±0,001" (±0,025 mm)
• Velocità max: 500 in/min (12.700 mm/min)
• Peso operativo: 70.105 lb (31.799 kg)
• Peso serbatoio vuoto: 26.000 lb (11.793 kg)
• Supporto materiale: listelli zincati 4" x 14Ga (102 mm x 2 mm)
• Carico massimo supportato: 300 lbs/sq ft (1.465 kg/sq m)
• Alimentazione: 3‑Phase, 380–480 VAC ±10%, 50–60 Hz
• Pressione pompa (tipica): 50.000 psi (configurabile)
• Incluso: pompa (configurabile) e software IntelliMAX Premium
