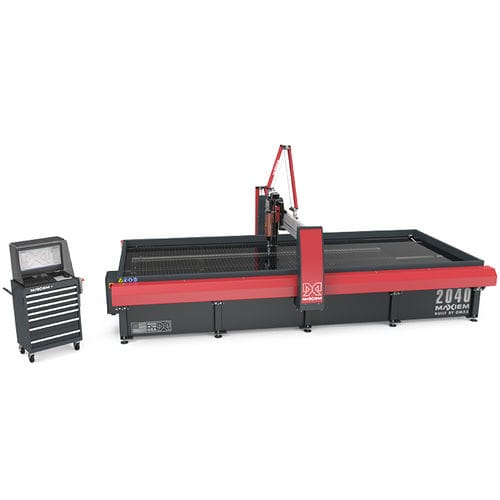

Macchina da taglio a getto d'acqua MAXIEM 2040X

a getto d'acqua abrasivoper metalloper materie plastiche

Panoramica
Il MAXIEM 2040X è un sistema di taglio waterjet abrasivo progettato per la lavorazione di lastre intere e per alti volumi produttivi, con corsa di taglio estesa. Il sistema include pompa e software di controllo.

Punti chiave

• Area di taglio: 4,21 m x 2,00 m
• Precisione posizionale lineare: ±0,076 mm
• Ripetibilità: ±0,025 mm
• Sistema completo con pompa e software

Caratteristiche standard

• Software OMAX IntelliMAX Premium con funzioni avanzate di nesting e controllo del moto
• Controller all‑in‑one con schermo da 23 pollici
• Azionamento a trazione IntelliTRAX sigillato all'interno delle travi X‑Y
• Asse Z motorizzato programmabile con ugello di precisione OMAX MAXJET 5i
• Impianto di tubazioni rigide tipo forbice
• IntelliVISOR Mobile per monitoraggio macchina e notifiche remote (iOS/Android)

Vantaggi OMAX

• Non genera zone interessate dal calore né tensioni meccaniche sulle parti
• Capace di tagliare metalli, compositi, vetro, plastiche e altri materiali
• Assenza di cambio utensile e minime operazioni di fissaggio riducono i tempi di set up

Assistenza & formazione

• 1 anno di formazione gratuita
• 1 anno di aggiornamenti software gratuiti
• Garanzia limitata 1 anno / 2000 ore
• 1 giorno di formazione in sede all'installazione

Informazioni sulla pompa (sintesi)
Funzionamento continuo a 50.000 psi (≈3447 bar) per accelerare l'elaborazione dei pezzi. Progettazione affidabile che estende la vita operativa della pompa e riduce i costi di esercizio.

Configurazioni pompa / dati tipici (sintesi)
Esempi di potenza motore — MAXIEM 40 HP: 30 kW; MAXIEM 30 HP: 22 kW; MAXIEM 20 HP: 15 kW; DynaMAX 330: 22 kW. Esempi di potenza MAX jet — 25 kW, 19 kW, 12,5 kW. Pressione d'uscita tipica: 50.000 psi; alcune pompe configurabili a pressioni superiori. Esempi di ugelli e portate raccomandate: 0,41 mm / 4,13 lpm; 0,36 mm / 3,18 lpm; 0,28 mm / 1,97 lpm.

Dimensioni e specifiche (macchina)

• Ingombro (con pompa e controller): 6,63 m x 3,94 m
• Altezza (con tubazioni a forbice): 2,69 m
• Peso operativo: 12.829 kg
• Peso serbatoio vuoto: 3.856 kg
• Corsa X‑Y: 4,21 m x 2,00 m
• Corsa Z (motorizzata): 304 mm
• Dimensione tavolo: 4,90 m x 2,13 m

Specifiche modello (aggiuntive)

• Supporti materiali: lamelle in acciaio zincato 102 mm x 2 mm
• Carico materiale massimo supportato: 1.465 kg/m²
• Requisiti elettrici: 3‑fase, 380–480 VAC ±10%, 50–60 Hz
• Livello di rumore: < 80 dBA a 1 m (taglio sommerso)
• Velocità massima: 12,70 m/min

Accessori (selezione)

• Opzioni asse Z: follower terreno con rilevamento collisione, laser feature finder, testa trapano OMAX, follower per A‑Jet, assistenza a vuoto per foratura di materiali fragili/laminati
• Gestione vasca e abrasivo: sistemi di alimentazione abrasivo sfuso, rimozione solidi a velocità variabile, controllo livello acqua, sensore di intasamento
• Trattamento acqua: chiller, filtro laminare, osmosi inversa, impianti di riciclo acqua
• Taglio multi‑asse: VersaJet per smussi 0–60° e forme 3D complesse

Note
Gli accessori possono ridurre la corsa disponibile. Le specifiche di precisione sono fornite a 22° C.
