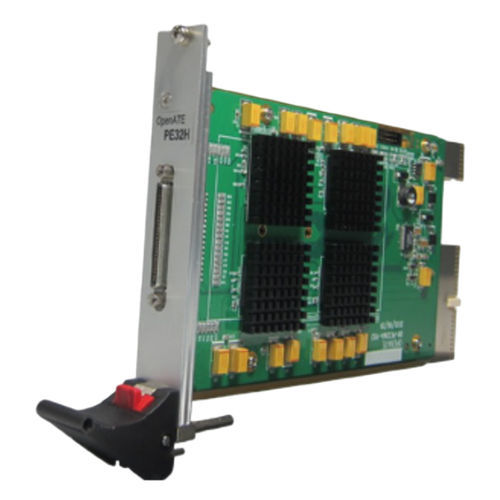

Scheda I/O digitale PE32H

PXIa 32 I/O3U

Il PE32H rappresenta un nuovo livello di prestazioni e capacità per la strumentazione digitale basata su PXI. Basato sulla comprovata architettura del PE32, il PE32H offre un'elettronica pin ad alte prestazioni e un generatore di temporizzazione migliorato in un fattore di forma 3U PXI compatto. Ogni scheda può funzionare come un sottosistema digitale indipendente o, se necessario, più schede possono essere interconnesse, supportando fino a 256 pin bidirezionali (8 schede). La PE32H supporta anche una profonda memoria di pattern offrendo 32M di memoria vettoriale a bordo con controllo dinamico per direzione dei pin e con velocità di test fino a 66 MHz. Con la nuova memoria di log da 32M, il PE32H può catturare 32 canali di dati o fail log. Il PE32H supporta -1 ~ +7 VOH VOL VIH VIL per canale e 4 PMU per scheda. Il PE32H offre 4 set di temporizzazione, 2 TG Edges driver, 1 TG Edges strobo. sono supportati 4 set di formato, che cambiano al volo, e quattro formati di dati del driver: RTZ (Return To Zero), RTO (Return To One), NRZ (Non Return To Zero), SBC (Surround By Complement) che può fornire flessibilità per creare una varietà di cicli di bus e forme d'onda per testare prodotti a livello di scheda e scatola. Un contatore da 200MHz 32bit per la misurazione della frequenza. Il modello quadruplo dei siti può eseguire un modello di 32 ch come un modello di 4 siti 8 ch. Memoria a bordo Il PE32H offre 32 M di memoria vettoriale per canale. Tempi di ciclo del pattern programmabili fino a 232 o infiniti. Ci sono simboli di pattern tra cui 0, 1, L, H, X, Z, J, Q. Compatibilità Tutte le schede OpenATE Interfaces PXI sono conformi alla specifica PXI 2.0 (pubblicata nell'agosto 2000) Software La PE32H è fornita con API e Pattern Editor. Pattern Editor è uno strumento software che modifica i modelli di test.
