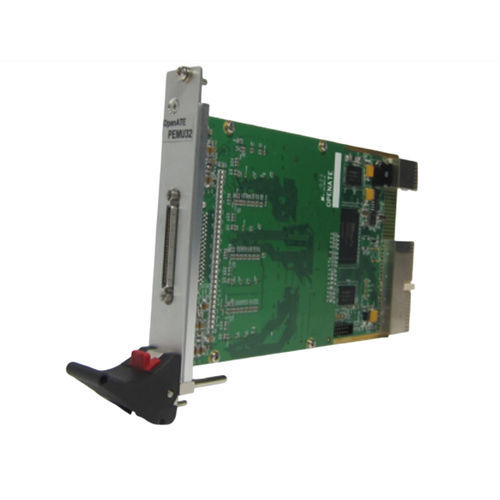

Scheda I/O digitale PEMU32

a 32 I/OPXI3U

Il PEMU32 rappresenta un nuovo livello di MULTIFUNZIONE per la strumentazione basata su PXI. Basato sulla comprovata architettura del PE32, il PEMU32 offre un'elettronica PMU/DPS e pin ad alta tensione in un fattore di forma compatto, 3U PXI. Ogni scheda può funzionare come sottosistema digitale autonomo o, se necessario, è possibile interconnettere più schede, supportando fino a 256 pin bidirezionali (8 schede). La PEMU32 supporta anche una profonda memoria di pattern offrendo 32 M di memoria vettoriale a bordo con controllo dinamico per direzione dei pin e con velocità di test fino a 10 MHz. La PEMU32 supporta -1 ~ +10 VOH VOL VIH VIL per canale e 32 PMU/4 DPS per scheda. La PEMU32 offre 4 set di temporizzazione, 2 TG Edges driver, 2 TG Edges strobo. sono supportati 1 set di formato con sei formati di dati del driver: RTZ (Return To Zero), RTO (Return To One), NRZ (Non Return To Zero) NRO (Non Return To One), SBC (Surround By Complement), NF (nessun formato) che può fornire flessibilità per creare una varietà di cicli di bus e forme d'onda per testare la scheda e prodotti a livello di scatola.8 PMU può essere accoppiato ad alta corrente DPS. contatore di 100MHz 32 bit per la misura di frequenza. Memoria a bordo La PEMU32 offre 32 M di memoria vettoriale per canale. Tempi di ciclo del pattern programmabili fino a 232 o infiniti. Ci sono simboli di pattern tra cui 0, 1, L, H, X, Z, J, Q. 32 M di registrazione o cattura dei guasti per ogni canale. Compatibilità Tutte le schede OpenATE Interfaces PXI sono conformi alla specifica PXI 2.0 (pubblicata nell'agosto 2000) Software La PEMU32 è fornita con API e Pattern Editor. Pattern Editor è uno strumento software che modifica i modelli di test. Applicazione - Attrezzatura di prova automatica (ATE) - Prova funzionale di Digital del consumatore - Generazione/cattura del modello di Digital
