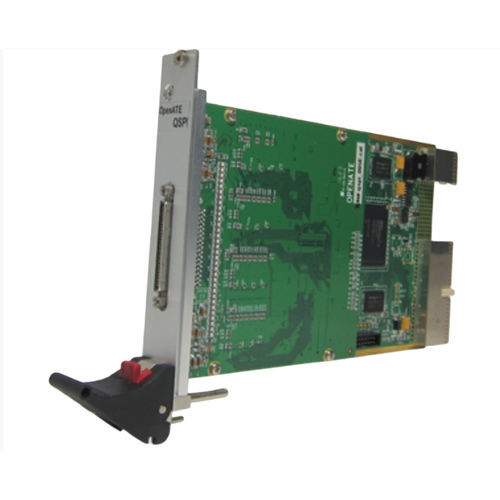

Scheda I/O digitale QSPI

USBa 64 I/OPXI

Il QSPI rappresenta una multifunzione di prestazioni e capacità per la strumentazione digitale basata su PXI. La QSPI offre un'elettronica a pin ad alte prestazioni e 4 master I2C e 4 contatori a 32 bit e 4 generatori di clock in un fattore di forma compatto, 3U PXI. Ciascuna scheda può funzionare come tester di dispositivi I2C/SPI a quattro siti; più schede possono essere interconnesse, supportando fino a 64 siti. Il QSPI supporta anche una memoria pattern profonda, offrendo 32M di memoria vettoriale a bordo con controllo dinamico della direzione per pin e con velocità di test fino a 10 MHz. Caratteristiche Il QSPI supporta da -1 a +10 VOH VOL VIH VIL per canale e 32 PMU per scheda. Il QSPI offre 1 set di temporizzazione, 2 TG Edges del driver, 2 TG Edges dello strobo e quattro formati di dati di azionamento supportati. RTZ (Return To Zero), RTO (Return To One), NRZ (Non Return To Zero), SBC (Surround By Complement) che consentono di creare una varietà di cicli di bus e forme d'onda per testare prodotti a livello di scheda e scatola. Memoria a bordo Il QSPI offre 32 M di memoria vettoriale per sito. Tempi di ciclo dei pattern programmabili fino a 232 o infiniti. Sono disponibili simboli di pattern tra cui 0, 1, L, H, X, Z, J, Q. Compatibilità Tutte le schede PXI di OpenATE Interfaces sono conformi alle specifiche PXI 2.0 (emesse nell'agosto 2000) Software Il QSPI viene fornito con API e Pattern Editor. Pattern Editor è uno strumento software che consente di modificare i modelli di test. Applicazione - Apparecchiatura di test automatica (ATE) - Test funzionali digitali per i consumatori - Generazione di modelli digitali - Test del dispositivo I2C salve
