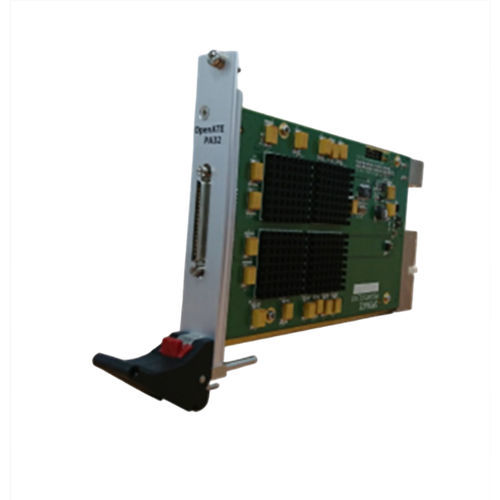

Scheda I/O digitale PA32S

seriea 32 I/OPXI

Il PA32S rappresenta un nuovo livello di prestazioni e capacità per la strumentazione digitale basata su PXI. Basata sulla collaudata architettura della PE32, la PA32S offre un'elettronica di pin ad alte prestazioni e un generatore di temporizzazione potenziato in un fattore di forma PXI 3U compatto. Ogni scheda può funzionare come sottosistema digitale autonomo o, se necessario, è possibile interconnettere più schede, supportando fino a 512 pin bidirezionali (16 schede). Il PA32S supporta anche una memoria pattern profonda, offrendo 32 M di memoria vettoriale a bordo con controllo dinamico della direzione dei pin e con velocità di test fino a 33 MHz. Con la nuova memoria di acquisizione/log da 32 M, il PA32S può acquisire 32 canali e non registrare. Caratteristiche Il PA32S supporta -0,5 V ~ +5 VIL per canale VOH/VOL per due canali e PMU per canale. Il PA32S offre 16 set di temporizzazione, 2 bordi TG del driver, 2 bordi TG dello stroboscopio. sono supportati 2 set di formati, modificabili al volo, e quattro formati di dati di azionamento: RTZ (Return To Zero), RTO (Return To One), NRZ (Non Return To Zero), SBC (Surround By Complement) che consentono di creare una varietà di cicli di bus e forme d'onda per testare prodotti a livello di scheda e scatola. 8 TMU a 32 bit da 100 MHz per la misurazione della frequenza. Motore dati I2C/SPI per l'accesso alla porta seriale. Il modello Quad sites può eseguire un modello a 32 canali come un modello a 4 siti e 8 canali. Con un clock di riferimento a 96 MHz, è possibile generare pattern a 2,4 MHz per i dispositivi microfonici. Memoria a bordo Il PA32S offre 32 M di memoria vettoriale per canale. Tempi di ciclo del pattern programmabili fino a 232 o infiniti. Sono disponibili simboli di pattern come 0, 1, L, H, X. Compatibilità Tutte le schede PXI di OpenATE Interfaces sono conformi alle specifiche PXI 2.0 (emesse nell'agosto 2000)
