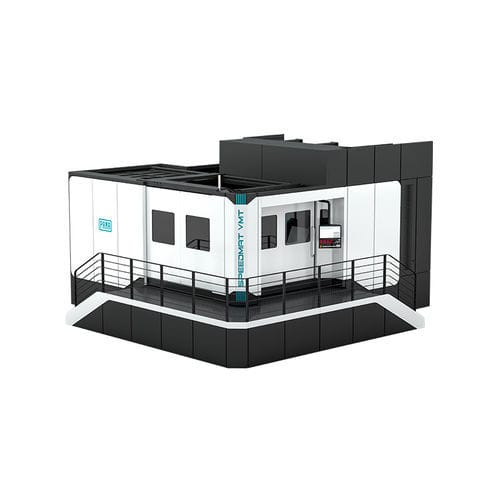

Centro di lavoro 5 assi SPEEDMAT VM series

verticalea tavola mobilea portale

Panoramica del prodotto
I centri di lavoro a portale PAMA SPEEDMAT VM combinano elevate dinamiche e rigidezza con alta precisione del pezzo per applicazioni impegnative su componenti di piccole e medie dimensioni. Struttura a portale fisso, traversa mobile e tavola mobile. Disponibile in versione fresatura (SPEEDMAT VM) e multitasking fresatura/torno (SPEEDMAT VMT).

Progetto e configurazione
Le strutture sono progettate con analisi agli elementi finiti per ottimizzare le masse, aumentare la rigidità statica e dinamica e migliorare la simmetria termica.

• Soluzioni teste disponibili: testa HVA con asse continuo inclinato 45°
• Testa con asse di inclinazione continuo

Entrambe le teste sono disponibili con mandrini elettronici in versioni ad alta velocità e ad alto torque.

Opzioni tavola e mandrino
Versioni di tavola: TR (fresatura) per VM e TRT (fresatura & tornitura) per VMT. Il concetto brevettato di supporto tavola di PAMA combina cuscinetti rotolanti con supporto idrostatico per migliorare portata e precisione.

Automazione, accessori e software
Opzioni incluse teste accessorie CNC dedicate, sistemi tavola-pallet, cambi utensile e cambi teste automatici. Controllo CNC configurabile con Siemens o Heidenhain. Sensori integrati gestiti dal software PAMA consentono cicli non presidiati, monitoraggio processo e ottimizzazione energetica.

Informazioni tecniche (sintesi)
Diametri massimi pezzo disponibili: 1500 mm, 2000 mm e 3000 mm.

Tavole
VM (area di lavoro e tavola)
Corsa asse X (Tavola): 1700 - 2700 mm
Corsa asse Y (Testa): 1500 - 2700 mm
Corsa asse Z (Traversa): 1300 - 1700 mm
Diametro di tornitura: 1500 - 3000 mm
Dimensione tavola / pallet (VM): 1000 x 1000 - 2000 x 2000 mm
Capacità di carico (VM): fino a 12.000 kg

VMT (area di lavoro e tavola)
Corsa asse X (Tavola): 1700 - 2700 mm
Corsa asse Y (Testa): 1500 - 2700 mm
Corsa asse Z (Traversa): 1300 - 1700 mm
Diametro di tornitura: 1500 - 3000 mm
Dimensione tavola / pallet (VMT): Ø1250 - Ø2200 mm
Capacità di carico (VMT): fino a 8.000 kg
Velocità di tornitura (VMT): fino a 350 rpm

Mandrino e testa (sintesi)
Trasmissione mandrino: Direct Drive
Potenza mandrino (S6-40%): 84 / 85 kW (due configurazioni)
Coppia mandrino (S6-40%): 901 / 450 Nm (due configurazioni)
Velocità mandrino: 8.000 / 12.500 rpm (opzioni alta velocità / alto torque)

Azionamenti assi e dinamiche
Velocità rapida assi X,Y,Z: fino a 50.000 mm/min
Velocità rapida asse B: fino a 10 rpm
Accelerazione assi X,Y,Z: 3 m/s²

Coppie tipiche testa A / HVA
SPEEDMAT VM (testa A / HVA): coppia di contornatura asse A 4000 Nm; coppia di serraggio asse A 8000 Nm
SPEEDMAT VMT (testa A / HVA): coppia di contornatura asse A 5000 Nm; coppia di serraggio asse A 10000 Nm

Specifiche tecniche

• Famiglia prodotto: SPEEDMAT VM (disponibile anche in multitasking SPEEDMAT VMT)
• Struttura: portale fisso con traversa mobile e tavola mobile
• Diametri pezzo disponibili: 1500 mm, 2000 mm, 3000 mm
• Corsa X (tavola): 1700 - 2700 mm
• Corsa Y (testa): 1500 - 2700 mm
• Corsa Z (traversa): 1300 - 1700 mm
• Dimensione tavola / pallet (VM): 1000 x 1000 - 2000 x 2000 mm
• Dimensione tavola / pallet (VMT): Ø1250 - Ø2200 mm
• Capacità di carico: fino a 12.000 kg (VM), fino a 8.000 kg (VMT)
• Velocità di tornitura (VMT): fino a 350 rpm
• Trasmissione mandrino: Direct Drive
• Potenza mandrino (S6-40%): 84 / 85 kW
• Coppia mandrino (S6-40%): 901 / 450 Nm
• Velocità mandrino: 8.000 / 12.500 rpm
• Coppia di contornatura asse A: 4000 Nm (VM) / 5000 Nm (VMT)
• Coppia di serraggio asse A: 8000 Nm (VM) / 10000 Nm (VMT)
• Velocità rapida assi X,Y,Z: fino a 50.000 mm/min
• Accelerazione assi X,Y,Z: 3 m/s²
• Velocità rapida asse B: fino a 10 rpm
• Versioni di tavola: TR (fresatura), TRT (fresatura + tornitura)
• Teste disponibili: HVA (asse continuo 45°) e testa A (asse di inclinazione continuo)
• CNC: opzioni Siemens o Heidenhain
• Concetto di supporto tavola brevettato: combina cuscinetti rotolanti con supporto idrostatico
