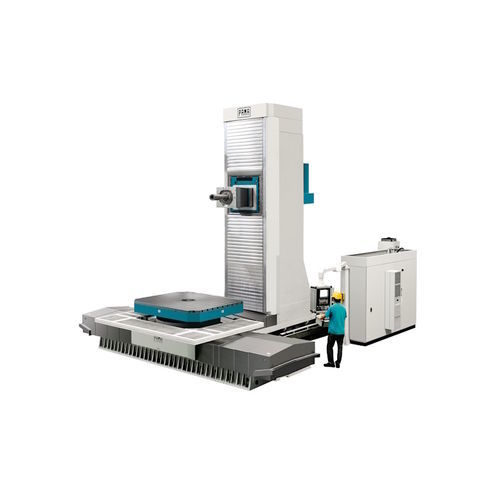

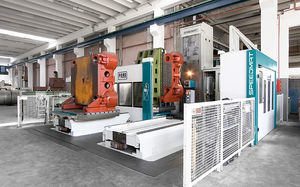

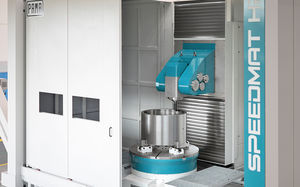

Centro di alesatura e fresatura CNC SPEEDMAT RAM series

verticalea Ta montante mobile

Panoramica
I centri di alesatura e fresatura PAMA Speedmat RAM combinano elevata rigidità statica e dinamica con guida idrostatica e progettazione a simmetria termica, adatti alla lavorazione di componenti di piccole e medie dimensioni. La struttura tipo T integra una colonna mobile e un tavolo scorrevole; disponibili versioni di fresatura e multitasking fresatura-tornitura.

Progettazione e caratteristiche principali
La struttura è stata ottimizzata con analisi agli elementi finiti per bilanciare distribuzione delle masse, rigidità e comportamento termico. Il ram è guidato idrostaticamente all'interno della testa e dispone di un sistema di feedback in tempo reale per compensare l'allungamento termico. Gli assi rotanti idrostatici e le soluzioni tavolo garantiscono smorzamento e rigidità in origine, assicurando precisione durante tagli gravosi e cicli lunghi.

Opzioni testa e attacchi

• Testa-ram W: barra di alesatura con trasmissione meccanica
• Testa-ram WD: barra di alesatura con trasmissione Direct Drive
• Testa-ram MD: driver con trasmissione Direct Drive

Opzioni aggiuntive e software
Configurabile con teste di attacco CNC, sistemi pallet/tavolo, cambiatori automatici utensili e teste. Controlli CNC disponibili: Siemens, Heidenhain, Fanuc.

Informazioni tecniche (sintesi)
La gamma PAMA Speedmat RAM copre diametri pezzo massimi da 2200 a 5000 mm. Dati tecnici principali: corse assi, dimensioni e portate tavoli, opzioni testa/mandrino e velocità rapide degli assi lineari.

Tabelle (valori e gamme)
AREA DI LAVORO
Corsa asse X (tavolo): 2200 - 5000 mm
Corsa asse Y (testa): 1750 - 4000 mm
Corsa asse V (colonna): 1500 - 4000 mm
Corsa asse Z (ram): 1200 / 1600 mm
Diametro massimo: 2200 - 5000 mm

TAVOLI DI FRESATURA
Dimensione tavolo o pallet: 1250x1250 - 3000x3000 mm
Capacità di carico: fino a 50000 kg
Velocità rapida asse B: fino a 6 rpm

TAVOLI DI TORNITURA
Dimensione tavolo o pallet: Ø1250 - Ø3500 mm
Capacità di carico: fino a 32000 kg
Velocità di tornitura: fino a 300 rpm

TESTA- RAM W (barra di alesatura con cambio gamma)
Sezione ram: 430x430 mm
Diametro mandrino di alesatura: 130 - 160 mm
Asse W (mandrino di alesatura): 800 mm
Trasmissione mandrino: 2 gamme
Potenza mandrino (S1): 41 - 82 kW
Coppia mandrino (S1): 1389 - 3451 Nm
Velocità mandrino: 3000 - 4000 rpm

TESTA- RAM WD (barra di alesatura Direct Drive)
Sezione ram: 430x430 mm
Diametro mandrino di alesatura: 120 mm
Asse W (mandrino di alesatura): 600 mm
Trasmissione mandrino: Direct Drive
Potenza mandrino (S1): 66 kW
Coppia mandrino (S1): 1175 Nm
Velocità mandrino: 5000 rpm

TESTA- RAM MD (driver Direct Drive)
Sezione ram: 430x430 mm
Trasmissione mandrino: Direct Drive
Potenza mandrino (S1): 66 - 90 kW
Coppia mandrino (S1): 822 - 1175 Nm
Velocità mandrino: 6000 rpm

CARATTERISTICHE ASSI LINEARI
Velocità rapida assi X, Y, V, Z: fino a 40000 mm/min

Caratteristiche tecniche

• Famiglia modello: SPEEDMAT RAM
• Struttura macchina: T-type con colonna mobile e tavolo scorrevole
• Diametro massimo pezzo: 2200 - 5000 mm
• Corsa asse X (tavolo): 2200 - 5000 mm
• Corsa asse Y (testa): 1750 - 4000 mm
• Corsa asse V (colonna): 1500 - 4000 mm
• Corsa asse Z (ram): 1200 / 1600 mm
• Sezione ram: 430x430 mm
• Dimensioni tavoli di fresatura: 1250x1250 - 3000x3000 mm
• Capacità carico tavoli di fresatura: fino a 50000 kg
• Dimensioni tavoli di tornitura: Ø1250 - Ø3500 mm
• Capacità carico tavoli di tornitura: fino a 32000 kg
• Velocità rapida asse B: fino a 6 rpm
• Velocità rapida assi lineari: fino a 40000 mm/min
• Opzioni testa: W, WD, MD (cambio gamma meccanico / Direct Drive / Direct Drive driver)
• Gamma potenza mandrino: 41 - 90 kW a seconda della testa
• Gamma coppia mandrino: 822 - 3451 Nm a seconda della testa
• Velocità mandrino: fino a 6000 rpm a seconda della testa
• Guidaggio idrostatico e assi rotativi idrostatici per smorzamento e rigidità
• Misure di simmetria termica e compensazione in tempo reale dell'allungamento del ram (brevettato)
• Opzioni CNC: Siemens, Heidenhain, Fanuc
