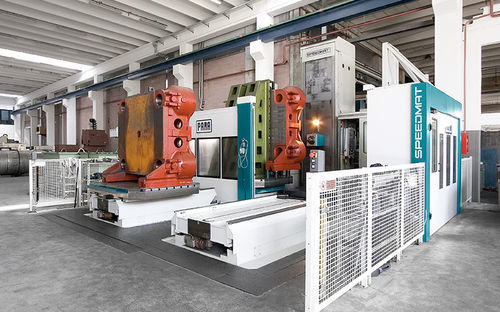

Centro di alesatura e fresatura CNC SPEEDMAT series

a montante mobilemultiasseper pezzi di grandi dimensioni

Panoramica del prodotto
I centri di alesatura e fresatura PAMA SPEEDMAT combinano smorzamento e elevata rigidità con precisione per lavorazioni pesanti. Presentano una struttura a T con colonna mobile e tavola scorrevole; la colonna è termicamente simmetrica con un mandrino centrale per massima precisione geometrica. Disponibili in versione fresatura o multitasking (fresatura e tornitura).

Opzioni mandrino

• W headstock: barra di alesatura con trasmissione meccanica (2 rapporti)
• WD headstock: barra di alesatura con trasmissione Direct Drive
• MD headstock: mandrino motorizzato con trasmissione Direct Drive

Progettazione e caratteristiche
Le strutture sono studiate con analisi agli elementi finiti per ottimizzare la distribuzione delle masse, la rigidità statica e dinamica e la simmetria termica. Le mandrini di alesatura W e WD dispongono di un sistema di feedback per compensare le dilatazioni termiche (brevetto PAMA). Le tavole di fresatura adottano assi rotativi idrostatici per garantire rigidezza e smorzamento. Per il multitasking, le tavole idrostatiche TRT forniscono elevate prestazioni di tornitura. La versatilità macchina può essere aumentata con teste portautensili CNC, tavole pallettizzate, cambi utensili e teste automatiche. Controlli CNC disponibili: Siemens, Heidenhain, Fanuc.

Tabelle tecniche (riepilogo)
Gamma diametri massimi pezzo: 2200 mm fino a 5000 mm

AREA DI LAVORO
Corsa asse X (Tavola): 2200 - 5000 mm
Corsa asse Y (Mandrino): 1750 - 3750 mm
Corsa asse Z (Colonna): 1500 - 4000 mm
Diametro passaggio: 2200 - 5000 mm

TAVOLE DI FRESATURA
Dimensione tavola o pallet: 1250x1250 - 3000x3000 mm
Capacità di carico: fino a 50000 kg
Velocità rapida asse B: fino a 6 rpm

TAVOLE DI TORNITURA
Dimensione tavola o pallet: Ø1250 - Ø3500 mm
Capacità di carico: fino a 32000 kg
Velocità di rotazione: fino a 300 rpm

W HEADSTOCK (barra di alesatura con cambio gamma)
Diametro mandrino di alesatura: 130 - 160 mm
Asse W (mandrino di alesatura): 800 mm
Trasmissione mandrino: 2 rapporti
Potenza mandrino (S1): 41 - 82 kW
Coppia mandrino (S1): 1389 - 3451 Nm
Velocità mandrino: 3000 - 4000 rpm

WD HEADSTOCK (barra di alesatura Direct Drive)
Diametro mandrino di alesatura: 120 - 160 mm
Asse W (mandrino di alesatura): 600 - 800 mm
Trasmissione mandrino: Direct Drive
Potenza mandrino (S1): 66 - 82 kW
Coppia mandrino (S1): 1175 - 2494 Nm
Velocità mandrino: 4000 - 5000 rpm

MD HEADSTOCK (mandrino Direct Drive)
Trasmissione mandrino: Direct Drive
Potenza mandrino (S1): 66 - 90 kW
Coppia mandrino (S1): 822 - 2494 Nm
Velocità mandrino: 4000 - 6000 rpm

CARATTERISTICHE ASSI LINEARI
Avance rapide assi X, Y, Z: fino a 50000 mm/min

Modelli / Misure
Misure modello disponibili indicate: 3000 - 3800 - 4600 - 5000

Specifiche tecniche

• Gamma diametri massimi pezzo: 2200 mm – 5000 mm
• Corsa X (Tavola): 2200 – 5000 mm
• Corsa Y (Mandrino): 1750 – 3750 mm
• Corsa Z (Colonna): 1500 – 4000 mm
• Diametro passaggio: 2200 – 5000 mm
• Dimensioni tavole di fresatura: 1250x1250 – 3000x3000 mm
• Capacità tavola di fresatura: fino a 50000 kg
• Velocità rapida asse B: fino a 6 rpm
• Dimensioni tavole di tornitura: Ø1250 – Ø3500 mm
• Capacità tavola di tornitura: fino a 32000 kg
• Velocità di tornitura: fino a 300 rpm
• W headstock: diametro mandrino di alesatura 130–160 mm; asse W 800 mm; trasmissione 2 rapporti; potenza 41–82 kW; coppia 1389–3451 Nm; velocità 3000–4000 rpm
• WD headstock: diametro mandrino di alesatura 120–160 mm; asse W 600–800 mm; Direct Drive; potenza 66–82 kW; coppia 1175–2494 Nm; velocità 4000–5000 rpm
• MD headstock: Direct Drive; potenza 66–90 kW; coppia 822–2494 Nm; velocità 4000–6000 rpm
• Avance rapide assi lineari: fino a 50000 mm/min
