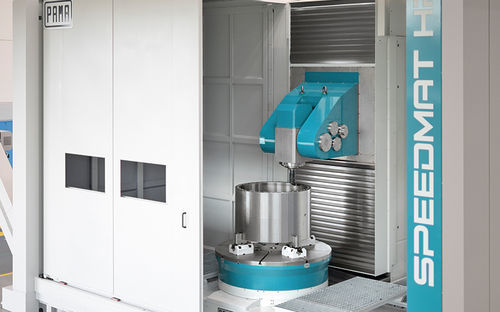

Centro di lavoro 5 assi SPEEDMAT HPcon mandrino orientabilea montante mobilea tavola mobile
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Numero di assi
- 5 assi
- Orientazione del mandrino
- con mandrino orientabile
- Struttura
- a montante mobile, a tavola mobile
- Altre funzioni
- di fresatura, di tornitura
- Applicazioni
- per lavori pesanti, per pezzi di grandi dimensioni, per carichi pesanti
- Altre caratteristiche
- ad alta prestazione, ad alta rigidità, con cambia utensile automatico, con cambio pallet, idrostatico, di medie dimensioni, con traslazione e rotazione del profilato
- Corsa X
Min.: 2.200 mm
(86,61 in)Max.: 4.600 mm
(181,1 in)- Corsa Y
Min.: 1.700 mm
(66,93 in)Max.: 3.500 mm
(137,8 in)- Corsa Z
Min.: 2.000 mm
(78,74 in)Max.: 3.200 mm
(125,98 in)- Velocità di rotazione
8.000 rpm, 12.500 rpm
(50.265 rad.min-1, 78.540 rad.min-1)- Potenza
55 kW, 66 kW, 74 kW, 105 kW
(74,78 hp, 89,73 hp, 100,61 hp, 142,76 hp)- Velocità di avanzamento asse X
Min.: 0 mm/s
Max.: 833,33 mm/s
- Velocità di avanzamento asse Y
Min.: 0 mm/s
Max.: 833,33 mm/s
- Velocità di avanzamento asse Z-Not Tr-
Min.: 0 m/s
(0 ft/s)Max.: 0,83 m/s
(2,72 ft/s)- Carico massimo del piano di lavoro
Min.: 0 kg
(0 lb)Max.: 35.000 kg
(77.162 lb)
Descrizione
Panoramica
I centri di lavoro PAMA SPEEDMAT HP combinano smorzamento, elevata dinamica e rigidità per ottenere precisione di lavorazione su componenti di piccole e medie dimensioni. Sono disponibili in versione fresatura (HP) e multitasking fresatura/torni (HPT) per applicazioni industriali che richiedono grandi diametri e alte portate.
Struttura e versioni
Le macchine presentano una struttura a T con colonna mobile e tavola scorrevole. La colonna termicamente simmetrica con mandrino centrale assicura precisione ripetibile. Famiglie: SPEEDMAT HP (fresatura) e SPEEDMAT HPT (fresatura + tornitura).
Teste disponibili
Progetto e opzioni
Le strutture sono studiate con analisi agli elementi finiti per ottimizzare le masse e garantire elevata rigidità statica e dinamica oltre a una migliore simmetria termica. Le tavole di fresatura sono dotate di assi rotanti idrostatici per massima rigidità e smorzamento. Le tavole TRT ibride brevettate PAMA combinano cuscinetti volventi con supporto idrostatico per le richieste multitasking. Opzioni: teste di attacco CNC, sistemi pallet/tavola, caricamento utensili e teste automatiche. Controlli CNC: Siemens, Heidenhain, Fanuc.
Informazioni tecniche — gamma SPEEDMAT HP
La gamma SPEEDMAT HP copre diametri pezzo massimi da 2200 mm a 4600 mm.
Modelli HP
HP1 - HP2 - HP3 - HP4 - HP5 - HP6 - HP7
AREA DI LAVORO
Corsa asse X (Tavola): 2200 - 4600 mm
Corsa asse Y (Testa): 1700 - 3500 mm
Corsa asse Z (Colonna): 2000 - 3200 mm
Diametro max lavorabile: 2200 - 4600 mm
TAVOLE DI FRESATURA
Dimensioni tavola/pallet: 1000x1000 - 2000x2500 mm
Portata: fino a 35000 kg
Velocità rapida asse B: fino a 10 rpm
MANDRINO HVA (HP)
Trasmissione mandrino: Direct Drive
Potenza mandrino (S1): 74 kW
Coppia mandrino (S1): 609 / 286 Nm
Velocità mandrino: 8000 / 12500 rpm
Coppia contornatura asse A: 4000 Nm
Coppia bloccaggio asse A: 8000 Nm
MANDRINO AHD (HP)
Trasmissione mandrino: Direct Drive
Potenza mandrino (S1): 55 / 66 / 105 kW
Coppia mandrino (S1): 750 / 320 / 1035 Nm
Velocità mandrino: 6000 / 12000 / 6000 rpm
Coppia contornatura asse A: 8000 Nm
Coppia bloccaggio asse A: 12000 Nm
CARATTERISTICHE ASSI LINEARI (HP)
Velocità rapida assi X, Y, Z: fino a 50000 mm/min
Informazioni tecniche — gamma SPEEDMAT HPT
Modelli HPT
HPT1 - HPT2 - HPT3 - HPT5
AREA DI LAVORO (HPT)
Corsa asse X (Tavola): 2200 - 3800 mm
Corsa asse Y (Testa): 1700 - 3000 mm
Corsa asse Z (Colonna): 2000 - 3200 mm
Diametro max lavorabile: 2200 - 3800 mm
TAVOLE DI TORNITURA (HPT)
Dimensioni tavola/pallet: Ø1250 - Ø2500
Portata: fino a 15000 kg
Velocità di rotazione: fino a 350 rpm
MANDRINO HVA (HPT)
Trasmissione mandrino: Direct Drive
Potenza mandrino (S1): 74 kW
Coppia mandrino (S1): 609 / 286 Nm
Velocità mandrino: 8000 / 12500 rpm
Coppia contornatura asse A: 4000 Nm
Coppia bloccaggio asse A: 8000 Nm
MANDRINO AHD (HPT)
Trasmissione mandrino: Direct Drive
Potenza mandrino (S1): 55 / 66 / 105 kW
Coppia mandrino (S1): 730 / 320 / 1035 Nm
Velocità mandrino: 6000 / 12000 / 6000 rpm
Coppia contornatura asse A: 8000 Nm
Coppia bloccaggio asse A: 12000 Nm
CARATTERISTICHE ASSI LINEARI (HPT)
Velocità rapida assi X, Y, Z: fino a 50000 mm/min
Specifiche tecniche
I centri di lavoro PAMA SPEEDMAT HP combinano smorzamento, elevata dinamica e rigidità per ottenere precisione di lavorazione su componenti di piccole e medie dimensioni. Sono disponibili in versione fresatura (HP) e multitasking fresatura/torni (HPT) per applicazioni industriali che richiedono grandi diametri e alte portate.
Struttura e versioni
Le macchine presentano una struttura a T con colonna mobile e tavola scorrevole. La colonna termicamente simmetrica con mandrino centrale assicura precisione ripetibile. Famiglie: SPEEDMAT HP (fresatura) e SPEEDMAT HPT (fresatura + tornitura).
Teste disponibili
- Testa HVA con asse continuo inclinato a 45°
- Testa AHD con asse basculante continuo
Progetto e opzioni
Le strutture sono studiate con analisi agli elementi finiti per ottimizzare le masse e garantire elevata rigidità statica e dinamica oltre a una migliore simmetria termica. Le tavole di fresatura sono dotate di assi rotanti idrostatici per massima rigidità e smorzamento. Le tavole TRT ibride brevettate PAMA combinano cuscinetti volventi con supporto idrostatico per le richieste multitasking. Opzioni: teste di attacco CNC, sistemi pallet/tavola, caricamento utensili e teste automatiche. Controlli CNC: Siemens, Heidenhain, Fanuc.
Informazioni tecniche — gamma SPEEDMAT HP
La gamma SPEEDMAT HP copre diametri pezzo massimi da 2200 mm a 4600 mm.
Modelli HP
HP1 - HP2 - HP3 - HP4 - HP5 - HP6 - HP7
AREA DI LAVORO
Corsa asse X (Tavola): 2200 - 4600 mm
Corsa asse Y (Testa): 1700 - 3500 mm
Corsa asse Z (Colonna): 2000 - 3200 mm
Diametro max lavorabile: 2200 - 4600 mm
TAVOLE DI FRESATURA
Dimensioni tavola/pallet: 1000x1000 - 2000x2500 mm
Portata: fino a 35000 kg
Velocità rapida asse B: fino a 10 rpm
MANDRINO HVA (HP)
Trasmissione mandrino: Direct Drive
Potenza mandrino (S1): 74 kW
Coppia mandrino (S1): 609 / 286 Nm
Velocità mandrino: 8000 / 12500 rpm
Coppia contornatura asse A: 4000 Nm
Coppia bloccaggio asse A: 8000 Nm
MANDRINO AHD (HP)
Trasmissione mandrino: Direct Drive
Potenza mandrino (S1): 55 / 66 / 105 kW
Coppia mandrino (S1): 750 / 320 / 1035 Nm
Velocità mandrino: 6000 / 12000 / 6000 rpm
Coppia contornatura asse A: 8000 Nm
Coppia bloccaggio asse A: 12000 Nm
CARATTERISTICHE ASSI LINEARI (HP)
Velocità rapida assi X, Y, Z: fino a 50000 mm/min
Informazioni tecniche — gamma SPEEDMAT HPT
Modelli HPT
HPT1 - HPT2 - HPT3 - HPT5
AREA DI LAVORO (HPT)
Corsa asse X (Tavola): 2200 - 3800 mm
Corsa asse Y (Testa): 1700 - 3000 mm
Corsa asse Z (Colonna): 2000 - 3200 mm
Diametro max lavorabile: 2200 - 3800 mm
TAVOLE DI TORNITURA (HPT)
Dimensioni tavola/pallet: Ø1250 - Ø2500
Portata: fino a 15000 kg
Velocità di rotazione: fino a 350 rpm
MANDRINO HVA (HPT)
Trasmissione mandrino: Direct Drive
Potenza mandrino (S1): 74 kW
Coppia mandrino (S1): 609 / 286 Nm
Velocità mandrino: 8000 / 12500 rpm
Coppia contornatura asse A: 4000 Nm
Coppia bloccaggio asse A: 8000 Nm
MANDRINO AHD (HPT)
Trasmissione mandrino: Direct Drive
Potenza mandrino (S1): 55 / 66 / 105 kW
Coppia mandrino (S1): 730 / 320 / 1035 Nm
Velocità mandrino: 6000 / 12000 / 6000 rpm
Coppia contornatura asse A: 8000 Nm
Coppia bloccaggio asse A: 12000 Nm
CARATTERISTICHE ASSI LINEARI (HPT)
Velocità rapida assi X, Y, Z: fino a 50000 mm/min
Specifiche tecniche
- Prodotto: centri di lavoro 5 assi — varianti fresatura e multitasking fresatura/tornitura
- Struttura: T-type con colonna mobile e tavola traslabile; colonna termicamente simmetrica
- Diametri pezzo (HP): 2200 - 4600 mm
- Diametri pezzo (HPT): 2200 - 3800 mm
- Dimensioni tavola/pallet (HP): 1000x1000 - 2000x2500 mm
- Dimensioni tavola/pallet (HPT tornitura): Ø1250 - Ø2500
- Portata (tavole fresatura HP): fino a 35000 kg
- Portata (tavole tornitura HPT): fino a 15000 kg
- Potenza mandrino (esempi): HVA 74 kW; AHD 55/66/105 kW
- Velocità mandrino (esempi): 6000 / 8000 / 12000 / 12500 rpm (a seconda della testa e configurazione)
- Coppia contornatura asse A: fino a 8000 Nm (tipico)
- Coppia bloccaggio asse A: fino a 12000 Nm (AHD)
- Velocità rapida assi lineari: fino a 50000 mm/min
- Controlli CNC disponibili: Siemens, Heidenhain, Fanuc
