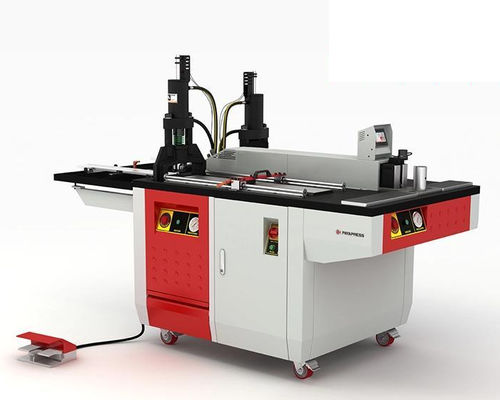

Centro di sagomatura binario elettrificato di taglio HBC-E

punzonaturapiegaturamobile

Panoramica
La serie PAYAPRESS HBC-E è una famiglia di macchine economiche per la lavorazione delle barre di distribuzione, progettata per piegare, tagliare e punzonare con precisione barre in rame e alluminio. Indicata per la produzione di quadri elettrici e officine industriali, la serie E offre una soluzione pratica ed economica per barre fino a 120 × 12 mm. Sono disponibili due configurazioni principali: EA (tre unità idrauliche indipendenti per operazioni simultanee) ed EB (un'unica unità per lavorazioni sequenziali).

Funzionamento
Modelli EA: tre unità idrauliche indipendenti permettono l'uso contemporaneo delle stazioni di piegatura, taglio e punzonatura per aumentare la produttività. Modelli EB: un'unica unità idraulica aziona le stazioni in sequenza, offrendo una soluzione a investimento ridotto adatta a produzioni standard. Entrambi i tipi includono controllo elettronico della piegatura e puntatore laser per l'allineamento; stampi di piegatura opzionali sono disponibili.

Vantaggi

• Investimento iniziale inferiore rispetto ai sistemi completamente automatizzati.
• Riduzione degli scarti grazie a tagli, punzonature e piegature precisi — fondamentale per il rame di alto valore.
• Maggiore produttività dell'officina combinando tre operazioni essenziali in un'unica macchina.
• Migliore ritorno sull'investimento aumentando la produzione e riducendo rilavorazioni.
• Qualità del lavoro costante per connessioni elettriche più pulite e montaggio uniforme dei quadri.
• Adatta a produttori di quadri elettrici di piccole e medie dimensioni che desiderano aumentare gradualmente la capacità.
• Equilibrio commerciale valido tra prezzo della macchina, prestazioni e capacità produttiva.

Confronto prodotto: HBC-EB120 vs HBC-EA120-EH
Specifiche | HBC-EB120 | HBC-EA120-EH
Funzioni | Taglio + Punzonatura + Piegatura | Taglio + Punzonatura + Piegatura
Capacità max | 120 × 12 mm | 120 × 12 mm
Diametro max matrice / foro | 20 mm | 20 mm
Raggio max di piegatura | 12 | 12
Materiale | Alluminio e rame | Alluminio e rame
Ferma posizione | Pratico | Pratico
Tensione nominale | 380 V AC | 380 V AC
Potenza totale | 1.7 kW | 5 kW
Frequenza | 50 Hz | 50 Hz
Pressione di esercizio | 200 bar | 200 bar
Olio idraulico | 30 L | 70 L
Peso macchina | 650 kg | 700 kg
Operatori richiesti | 1–2 | 3
Tipo di montaggio | Ruote | Ruote
Dimensioni (L × W × H) | 237 × 110 × 172 cm | 237 × 110 × 172 cm

Caratteristiche / Specifiche tecniche

• Serie modelli: HBC-E (esempi: HBC-EA120EH, HBC-EB120EH)
• Capacità massima: 120 × 12 mm (rame/alluminio)
• Funzioni principali: piegatura, taglio, punzonatura (combine in un'unica macchina)
• EA vs EB: EA = tre unità idrauliche indipendenti (operazione simultanea); EB = unità singola (operazione sequenziale)
• Controllo elettronico della piegatura incluso
• Puntatore laser per allineamento della piegatura (standard)
• Stampi di piegatura opzionali disponibili
• Tensione nominale: 380 V trifase
• Potenza totale: HBC-EB120 = 1.7 kW; HBC-EA120-EH = 5 kW
• Pressione di esercizio: 200 bar
• Capacità olio idraulico: 30 L (EB) / 70 L (EA)
• Diametro max matrice / foro: 20 mm
• Raggio max di piegatura: 12
• Materiali lavorabili: rame e alluminio
• Ferma posizione: tipo pratico (manuale)
• Peso macchina: EB ≈650 kg; EA ≈700 kg
• Operatori richiesti: EB 1–2; EA fino a 3
• Montaggio: ruote per mobilità
• Dimensioni (L×W×H): 237 × 110 × 172 cm
