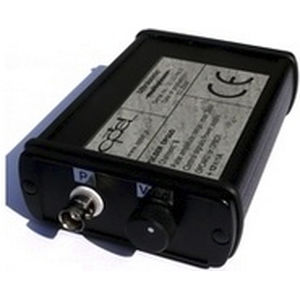

La versione base del nostro circuito pulser&receiver ha le dimensioni di una scatola di fiammiferi e di un amplificatore integrato. È alimentato direttamente dalla nostra scheda oscilloscopio e permette la regolazione della tensione del trasmettitore direttamente da un PC. Questo dispositivo è destinato all'uso con la nostra scheda OPKUD o OPBOX.
Specifiche:
Pulsatore: Pulsatore a gradino, 50V -360V in 8 livelli (la tensione dipende dal trasduttore usato), tempo di caduta del bordo 20ns, separato,
Amplificatore: 40dB
Dimensioni: 40x85x25mm
Caratteristiche:
Forme d'onda del circuito pulsore: Il fronte di salita del segnale di trigger (descritto come Trig Inp) avvia il processo di carica del trasduttore che richiede circa 3us. Dopo questo tempo si accende un interruttore a transistor che scarica il trasduttore (il tempo di scarica è di circa 20ns, ma può essere più lungo, se la capacità del trasduttore è troppo grande; il limite viene raggiunto, se il trasduttore è realizzato in ceramica standard, è di 0,1 mm di spessore e ha 8 mm
diametro).
---
