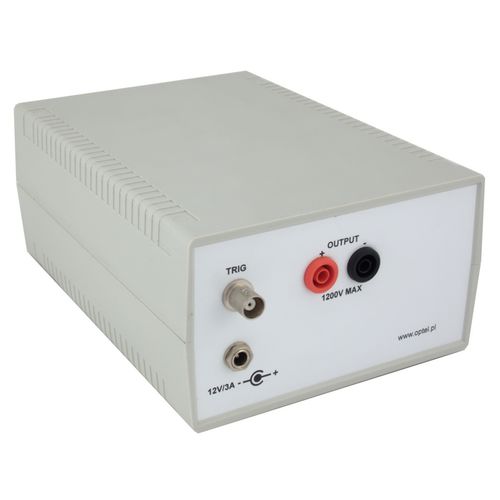

OPGUD PR2 è un pulsatore ad ultrasuoni adatto per lavorare con tutti i trasduttori ad ultrasuoni con impedenza di circa 500pF - 20nF.
Metodo di funzionamento:
Il fronte di salita del segnale di trigger (vedi figura) avvia il processo di carica del trasduttore. Dopo questo tempo, viene generato il fronte di caduta del Trig_Out che indica la fine del processo di carica del trasduttore e viene acceso un interruttore a transistor che scarica il trasduttore. -·
Ampiezza dell'impulso: 100V - 1300V
Dovere: 50% - 95%-
Frequenza: 0,7 - 170Hz
Uscita/ingresso trigger: TTL
---
