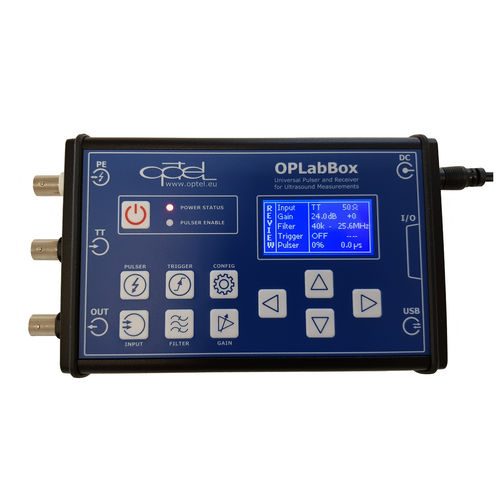

OPLabBox 2.0 è particolarmente adatto per le misure a ultrasuoni. L'amplificatore ad ampia larghezza di banda con filtro passa-banda commutato e pulser integrato rende questo dispositivo adatto a una varietà di applicazioni a ultrasuoni sia nell'industria che in laboratorio.
È stato progettato per funzionare come adattatore di portata autosufficiente, ma può essere utilizzato come scatola di espansione per altri dispositivi di elaborazione del segnale. Insieme ai nostri dispositivi di prova a ultrasuoni (OPCARD o OPBOX) consente di implementare un sistema a ultrasuoni completo con supporto hardware e software.
OPLabBox è particolarmente adatto per le misure a ultrasuoni. L'amplificatore ad ampia larghezza di banda con filtro passa-banda commutato e pulser integrato rende questi dispositivi adatti a diverse applicazioni ad ultrasuoni. È stato progettato per funzionare come adattatore di portata autosufficiente, ma può essere utilizzato come box di espansione per altri dispositivi di elaborazione del segnale. Insieme ai nostri dispositivi di test a ultrasuoni (OPCARD o OPBOX) consente di implementare un sistema a ultrasuoni completo con supporto hardware e software.
Specifiche:
Alimentazione:
- Tensione di alimentazione: 12V DC (10,5-15V)
- Potenza: Tip 2,5W, max 6W
Dimensioni (LxLxP):
200x110x43 [mm] 7.9x4.3x1.7 [pollici]
Parametri analogici:
- Canali d'ingresso: 2 (commutati): invio e ricezione e ricezione
- Campo di ingresso: 550mVpp
- Impedenza di ingresso: 50 / 200 ohm
- Larghezza di banda [-3dB]: 40kHz a 25MHz
- Filtro passa-alto [Hz] (commutato): 40k, 80k, 160k, 320k, 640k, 1,25M, 2,5M, 5M
- Filtro passa-basso [Hz] (commutato): 200k, 400k, 800k, 1,6M, 3,2M, 6,4M, 12,5M, 25M
- Guadagno dell'amplificatore d'ingresso: 104dB gamma di guadagno totale: da -10 a 70dB passo 0,1dB, +0 o +24dB commutato post amplificatore.
- Gamma di uscita: 2,5 Vpp
---
