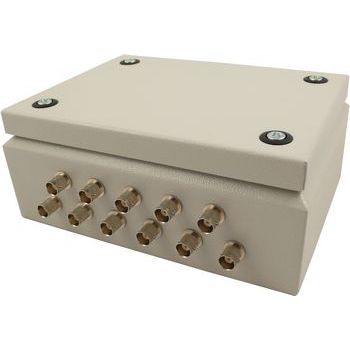

Multiplexer modulo OPMUX -02

per sistema di ispezione ad ultrasuoni

OPCOM-02 è particolarmente adatto per le misure ad ultrasuoni così come per altri tipi di misure che necessitano di molti canali. Insieme alla scheda OPCARD e alle sonde ad ultrasuoni può essere utilizzato come dispositivo completo di prova ad ultrasuoni. Ogni canale ha un pulser e un ricevitore separati. Alloggio: Lohmeier KL - Serie 08 Dati tecnici - Breve descrizione - Alimentazione elettrica: 12V DC / 1A o direttamente da OPCARD - Canali: 35, 32, 19, 16, 16, 8 o 4 canali (mittente/ricevitore) - Intervallo di ampiezza dell'impulso: 0 (spento) - 360V - Lunghezza dell'impulso: da 1 a 8 μs - Larghezza di banda del ricevitore (3dB): 0,5 - 20MHz - Amplificazione del ricevitore: 20dB 1 - Controllo della tensione a impulsi Tensione analogica esterna DC range 0-10V o RS232 - Ingresso digitale 1 (segnale TTL) - Uscita digitale 3 x relè (0 o 12VDC)1 - Tensione di uscita analogica1 da 0 a 10V (controllata via RS232 con 1023 passi) - Lunghezza massima del cavo tra il computer e la scatola: 30m Caratteristiche e specifiche Il multiplexer può essere configurato nei seguenti modi: in sequenza - la sequenza dei canali di invio e di ricezione viene memorizzata e ogni canale successivo viene commutato con TTL Trigger ogni canale può essere usato separatamente come mittente o ricevitore Forme d'onda del circuito pulsore: Il fronte di salita del segnale Trig avvia il processo di carica del trasduttore che va da 1μs a 8μs dipende dalle impostazioni. Dopo questo tempo si accende un interruttore a transistor che scarica il trasduttore (il tempo di scarica è di circa 20ns, ma può essere più lungo, se la capacità del trasduttore è troppo grande; il limite viene raggiunto, se il trasduttore è realizzato in ceramica standard, è di 0,1 mm di spessore e ha un diametro di 8 mm).
