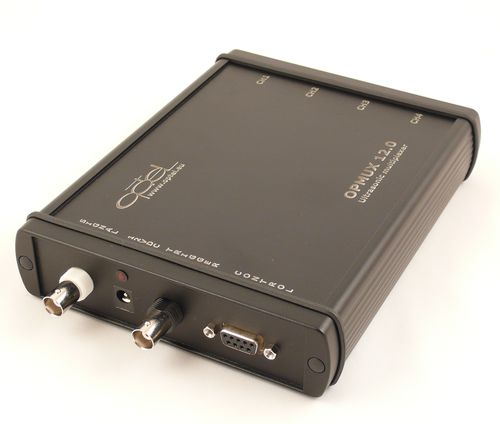

Multiplexer modulo OPMUX4

per sistema di ispezione ad ultrasuoniUSB

OPMUX è particolarmente adatto per le misure ad ultrasuoni così come altri tipi di misurazioni che necessitano di molti canali. Insieme alla scheda OPCARD 2.0 o OPBOX 2.0 e alle sonde ad ultrasuoni può essere utilizzato come dispositivo completo di test ad ultrasuoni. Ogni canale ha pulser e ricevitore separati. Il multiplexer insieme alla scheda a ultrasuoni OPCARD 2.0 - PCI-bus Ultrasonic Card o OPBOX 2.0 - Ultrasonic test box, diventa un completo dispositivo di test a ultrasuoni. Caratteristiche: - canali di trasmissione-ricezione indipendenti; - Interfaccia di controllo USB o RS232; - Ingresso trigger BNC; - Uscita segnale BNC; - Alimentazione 12V/2A; - Insieme a OPCARD 2.0 o OPBOX 2.0 e consegnato il pacchetto software: - sistema di misura ad ultrasuoni universale - varie elaborazioni di immagini: - elaborazione convenzionale, - SAFT*), - CUDA. Dati tecnici: Canali: 4 Guadagno interno: 20dB Tensione di impulso: off(0V) a 360V (impulso positivo, impulso a gradino di cortocircuito) Tempo di ricarica: 1 - 8 μs con passo 1μs Larghezza di banda: 0,5 MHz - 20 MHz (- 3dB) Durata dell'impulso: Cortocircuito, larghezza di banda fino a circa 50MHz Tempo di caduta: ≤20 ns Uscita Impedenza: ≤1Ω Uscite a relè: 3 max Ingressi digitali: 1 (TTL) Peso: 550g
