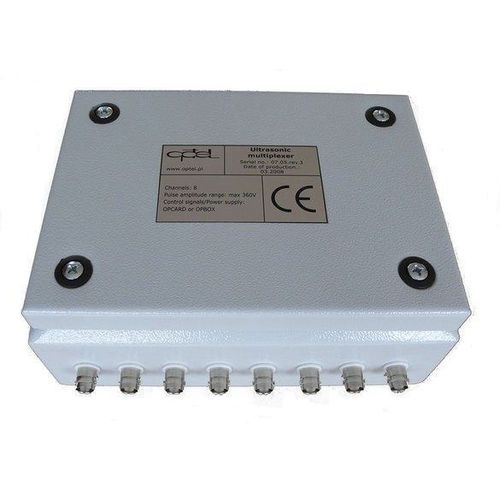

Multiplexer modulo OPMUX-01/8

per sistema di ispezione ad ultrasuoni

OPMUX-01/8 è particolarmente adatto per le misurazioni ad ultrasuoni e per altri tipi di misurazioni che richiedono molti canali. Insieme alla scheda OPCON-01 e alle sonde ad ultrasuoni può essere utilizzato come strumento di prova ad ultrasuoni completo. Ogni canale ha un pulser&receiver separato. Dati tecnici Canali: 8* Campo di ampiezza dell'impulso 50-360V* Lunghezza massima del cavo tra il computer e la scatola 30m Connettori BNC: Trasduttori Ingresso trigger Uscita del segnale DB15 Segnali di controllo/alimentazione Caratteristiche e specifiche Forme d'onda del circuito pulsore: Il fronte di salita del segnale Trig In avvia il processo di carica del trasduttore che richiede circa 3us. Dopo questo tempo si accende un interruttore a transistor che scarica il trasduttore (il tempo di scarica è di circa 20ns, ma può essere più lungo, se la capacità del trasduttore è troppo grande; il limite viene raggiunto, se il trasduttore è realizzato in ceramica standard, è di 0,1 mm di spessore e ha un diametro di 8 mm). A causa della bassissima impedenza di uscita del dispositivo (<1 Ohm) e del breve tempo di scarica l'impulso generato con questo dispositivo potrebbe essere interessato come una vera e propria risposta all'impulso per la maggior parte dei trasduttori.
