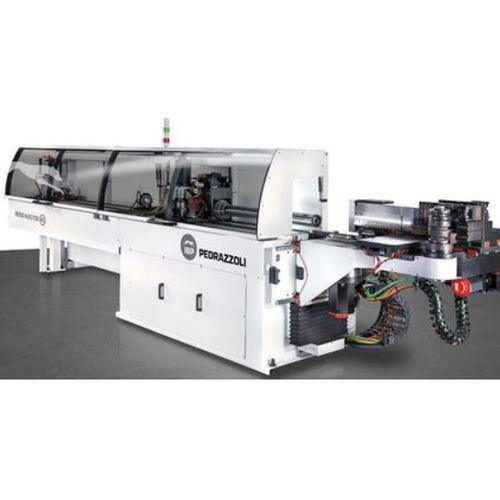

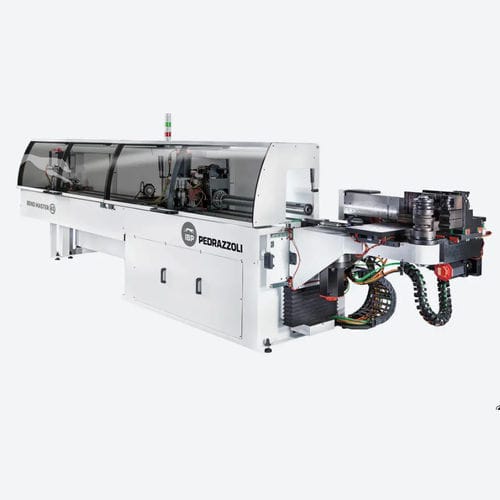

Macchina di curvatura completamente elettrica BEND MASTER 45

per tubiper profilatiorizzontale

Descrizione
La macchina curvatubi BEND MASTER 45 è una curvatrice di produzione completamente elettrica dotata di controllo IMS sviluppato internamente, processore Intel i7 10ª generazione e interfaccia touch. Le opzioni di carico/scarico automatico e le I/O configurabili permettono l’integrazione con isole di lavoro, unità operative o robot per postazioni autonome. Il rapido cambio utensili e la regolazione automatica garantiscono precisione e ripetibilità per produzioni in serie e lotti piccoli.

Caratteristiche

• 10 assi completamente elettrici: ripetibilità e precisione costanti.
• Curvatura oraria e antioraria con raggio variabile e multiraggio nello stesso ciclo.
• Elevata produttività e riduzione dei tempi di ciclo.
• Controllo IMS: flessibile, intuitivo e compatibile Industria 4.0.
• Risparmio energetico.

Vantaggi

• Ingombro ridotto della testa di curvatura.
• Protezione posteriore completa con carter.
• Regolazione automatica utensili e rapido set‑up.
• Modulazione della spinta per raggi molto stretti.
• Versioni disponibili: singolo raggio o multiraggio (oraria e antioraria).
• 11° asse opzionale controllato per ritorno matrice.
• Punzonatura e importazione file IGES.
• Analisi immediata di fattibilità pezzo e compensazione del ritorno elastico.
• Teleassistenza via webcam e Handy Machine Operator Panel nell’area di sicurezza.
• Automazione di processo con carico/scarico; piattaforma IMS disponibile su PC.

Dati tecnici (tabella)
Dimensioni (L x L x H): 6300 x 1430 x 1900 mm
Altezza piano di lavoro: 1100 mm
Peso: 3100 kg
Capacità di curvatura (acciaio R = 400 N/mm²): 45 x 3 mm
Massimo raggio medio: 150 mm
Corsa verticale massima testa: 290 mm
Precisione assi elettrici: ± 0,05
Velocità carro: 926 mm/s
Velocità rotazione braccio: 202,5°/s
Velocità rotazione tubo: 600°/s
Lunghezza max. tubo (arresto anteriore): 3000 mm
Lunghezza max. tubo (arresto posteriore): 4600 mm

Specifiche tecniche

• Modello: BEND MASTER 45
• Controllo: IMS (Intelligent Motion System) su Windows
• Processore: Intel i7 10ª generazione
• Interfaccia: touchscreen
• Assi: 10 assi completamente elettrici (+ 11° asse opzionale)
• Automazione: carico/scarico, integrazione robot
