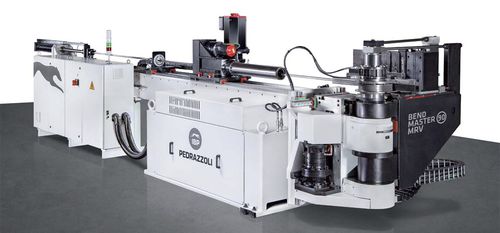

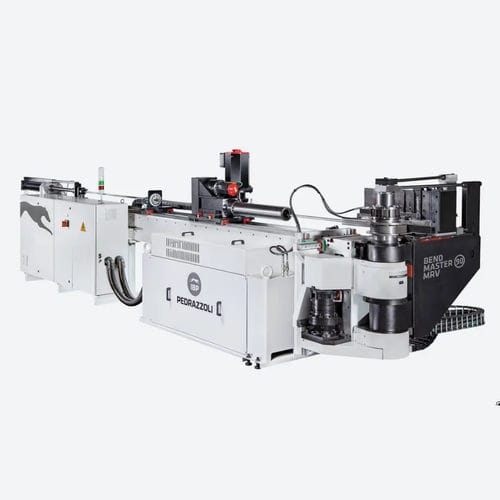

Macchina di curvatura elettroidraulica BEND MASTER 90

elettricaper tubiper profilati

Descrizione
La curvatubi elettrica BEND MASTER 90 di IBP PEDRAZZOLI integra il controllo IMS sviluppato internamente, un processore Intel i7 di 10ª generazione e un'interfaccia touchscreen. Il software supporta moduli opzionali e personalizzazioni richieste dal cliente. I sistemi di carico e scarico automatici rendono la macchina una postazione autonoma e la configurazione delle schede I/O consente l'integrazione con isole di lavoro dedicate, unità di alimentazione o robot. Il cambio rapido degli utensili e il controllo intuitivo garantiscono precisione ripetibile e tempi ciclo ridotti sia in produzione di serie che in piccoli lotti.

Caratteristiche

• 6 assi controllati e sincronizzati: ripetibilità costante e precisione nel tempo.
• Curvatura a raggio fisso e variabile, compatibile con mandrino e curvatura per compressione.
• Cambio automatico di attrezzatura e raggio per rapidi set-up.
• Booster sul carro che consente raggi di curvatura stretti.
• Controllo macchina IMS: flessibile, intuitivo e user friendly.
• Funzioni di risparmio energetico.

Vantaggi

• Capacità di curvatura fino a Ø90×4 mm (acciaio R=400 N/mm2).
• Macchina progettata per impieghi gravosi.
• Prestazioni bilanciate in velocità, precisione e durabilità.
• Possibilità di utilizzare matrici con raggi differenti per componenti complessi.
• Dispositivo di ritorno matrice fornito di serie.
• Set-up utensili rapido: adatta a produzione di massa e piccoli lotti; versioni multiraggio oraria o antioraria disponibili.
• Importazione file IGES e analisi immediata di fattibilità pezzo.
• Assistenza remota via webcam; piattaforma IMS disponibile su PC.

Dati tecnici

• Modello: BEND MASTER 90
• Capacità massima di curvatura: Ø90×4 mm (acciaio R=400 N/mm2)
• Raggio massimo: 400 mm
• Dimensioni (L×P×H): 8000 × 2350 × 1950 mm
• Altezza piano di lavoro: 1310 mm
• Peso: 7400 kg
• Precisione assi elettrici: ±0,1
• Velocità carro: 1100 mm/s
• Velocità rotazione braccio: 64°/s
• Velocità rotazione tubo: 287°/s
• Lunghezza max tubo (battuta anteriore): 4000 mm
• Lunghezza max tubo (battuta posteriore): 5400 mm
• Controllo: sistema di movimento intelligente IMS (proprietario)
• Processore: Intel i7 10ª generazione
• Interfaccia: touchscreen; import IGES supportato; assistenza remota disponibile
